Mesure de Courant et de Tension
Transformateurs de courant sortie 0-10V
STo10V10
TRANSFORMATEUR D’INTENSITÉ 10A...50A
Sortie 0-10V
transformateur de courant 5A sortie 0-10v
transformateur de courant 10A sortie 0-10v
sortie auto alimenté 0-10V
transformateur de courant 5A sortie 0-10v
Transformateur de Courant 10A 20A 30A 50A
sortie 0-10V Autoalimenté
Tore de mesure diamètre 10 mm ouvrant
Fréquence : 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 10 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz (précision +/-2%)
• Sortie signal valeur efficace pour entrée sinusoïdale
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 1.5 %, seuil de mesure minimum 2.5%
• Sortie : 0...10Vdc, charge mini 250 kOhms
• Autoalimenté par le courant primaire
• Isolation 4 kV
39.50 € HT
+ port et emballage
Application :
Le capteur STo10V offre une méthode peu coûteuse pour surveiller toute charge électrique en alternatif.
Ce produit est idéal comme capteur de charge pour les applications de contrôle et de gestion de l'énergie.
Le tore ouvrant et l'auto-alimentation se combinent pour une installation facile, fiable et précise.
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal
proportionnel 0-10V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...10Vdc intégré, permettant l'interfaçage direct d'entrées automates
ou de centrales d'acquisitions (ne convient pas pour les automates à faible impédance d'entrée en tension)
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation directe sur le câble par collier rilsan
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
- L’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
- Non préconisé pour une utilisation avec un système d'acquisition dont l'impédance d'entrée est inférieure à 250 kOhms, l'affaiblissement du signal étant trop élevé et provoque une erreur de mesure importante
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.5 Aac... 50 Aac
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 200 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 1.5 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...10Vdc, linéaire jusqu'à 11Vdc
écrêtage de la sortie à 13Vdc
Charge mini : 250K Ohms
Impédance de sortie < 10 kohms
Tension Maxi < 15V
Temps de réponse < 350 ms
Ondulation résiduelle < 4%
•Alimentation
Sans Autoalimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 4000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STo10V16
TRANSFORMATEUR D’INTENSITÉ 50A... 100A
SORTIE 0-10V
Capteur de courant alternatif intensité 50A 100A sortie 0-10V
Capteur de courant alternatif intensité 50A 100A sortie 0-10V
Transformateur de Courant 40A, 60A, 100A
Sortie 0-10V Autoalimenté
Tore de mesure diamètre 16 mm ouvrant
Mesure Alternatif
Fréquence : 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 16 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz
• Sortie valeur efficace pour signal d'entrée sinusoïdal
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 1.5 %, seuil de mesure minimum 2.5%
• Sortie : 0...10Vdc, charge mini 250 kOhms
• Autoalimenté par le courant primaire
• Isolation 4 kV
41.50 € HT
+ port et emballage
Application :
Le capteur STo10V offre une méthode peu coûteuse pour surveiller toute charge électrique en alternatif.
Ce produit est idéal comme capteur de charge pour les applications de contrôle et de gestion de l'énergie.
Le tore ouvrant et l'auto-alimentation se combinent pour une installation facile, fiable et précise.
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal
proportionnel 0-10V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...10Vdc intégré, permettant l'interfaçage direct d'entrées automates
ou de centrales d'acquisitions (ne convient pas pour les automates à faible impédance d'entrée en tension)
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation directe sur le câble par collier rilsan
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
- L’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
- Non préconisé pour une utilisation avec un système d'acquisition dont l'impédance d'entrée est inférieure à 150 kOhms, l'affaiblissement du signal étant trop élevé et provoque une erreur de mesure importante
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.5 Aac... 100 Aac
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 200 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 1.5 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...10Vdc, linéaire jusqu'à 11Vdc
écrêtage de la sortie à 13Vdc
Charge mini : 250K Ohms
Impédance de sortie <10 kohms
Tension Maxi < 15V
Temps de réponse < 350 ms
Ondulation résiduelle < 4%
•Alimentation
Sans Autoalimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 4000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
STo10V24
TRANSFORMATEUR D’INTENSITÉ 200A... 400A
SORTIE 0-10V
Capteur de courant ouvrant diamètre 24 mm auto alimenté
Fixation sur cable primaire par collier rilsan.
Capteur de courant ouvrant diamètre 24 mm auto alimenté

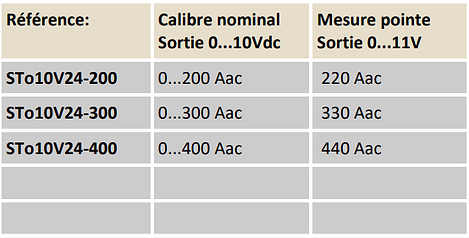

Transformateur de Courant 200A, 300A, 400A
Sortie 0-10Vdc Autoalimenté
Tore de mesure diamètre 24 mm ouvrant
Mesure Alternatif
Fréquence : 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 24 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz
• Sortie valeur efficace pour signal d'entrée sinusoïdal
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 1.5 %, seuil de mesure minimum 2.5%
• Sortie : 0...10Vdc, charge mini 250 kOhms
• Autoalimenté par le courant primaire
• Isolation 4 kV
58.50 € HT
+ port et emballage
Application :
Le capteur STo10V offre une méthode peu coûteuse pour surveiller toute charge électrique en alternatif.
Ce produit est idéal comme capteur de charge pour les applications de contrôle et de gestion de l'énergie.
Le tore ouvrant et l'auto-alimentation se combinent pour une installation facile, fiable et précise.
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal
proportionnel 0-10V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...10Vdc intégré, permettant l'interfaçage direct d'entrées automates
ou de centrales d'acquisitions (ne convient pas pour les automates à faible impédance d'entrée en tension)
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation directe sur le câble par collier rilsan
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
- L’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
- Non préconisé pour une utilisation avec un système d'acquisition dont l'impédance d'entrée est inférieure à 150 kOhms, l'affaiblissement du signal étant trop élevé et provoque une erreur de mesure importante
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Aac... 400 Aac
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-110%
Courant maximal admissible 200 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 1.5 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...10Vdc, linéaire jusqu'à 11Vdc
écrêtage de la sortie à 13Vdc
Charge mini : 250K Ohms
Impédance de sortie <10 kohms
Tension Maxi < 15V
Temps de réponse < 350 ms
Ondulation résiduelle < 4%
•Alimentation
Sans Autoalimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 4000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STo10V36
TRANSFORMATEUR D’INTENSITÉ 150A... 1000A
SORTIE 0-10V
transformateur de courant ouvert
Transformateur de Courant 150A, 200A, 300A, 400A,600A, 800A et 1000A
Sortie 0-10V Autoalimenté
Tore de mesure diamètre 36 mm ouvrant
Mesure Alternatif
Fréquence : 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 36 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz
• Sortie valeur efficace pour signal d'entrée sinusoïdal
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 1.5 %, seuil de mesure minimum 2.5%
• Sortie : 0...10Vdc, charge mini 250 kOhms
• Autoalimenté par le courant primaire
• Isolation 4 kV
69.50 € HT
+ port et emballage
Application :
Le capteur STo10V offre une méthode peu coûteuse pour surveiller toute charge électrique en alternatif.
Ce produit est idéal comme capteur de charge pour les applications de contrôle et de gestion de l'énergie.
Le tore ouvrant et l'auto-alimentation se combinent pour une installation facile, fiable et précise.
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal
proportionnel 0-10V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...10Vdc intégré, permettant l'interfaçage direct d'entrées automates,
de centrales d'acquisitions ou d'une carte type Arduino
(ne convient pas pour les automates à faible impédance d'entrée en tension)
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation directe sur le câble par collier rilsan
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
- L’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
- Non préconisé pour une utilisation avec un système d'acquisition dont l'impédance d'entrée est inférieure à 150 kOhms, l'affaiblissement du signal étant trop élevé et provoque une erreur de mesure importante
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 5 Aac... 1000 Aac
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 200 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 1.5 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...10Vdc, linéaire jusqu'à 11Vdc (+10%)
écrêtage de la sortie 12 à 13Vdc
Charge mini : 250K Ohms
Impédance de sortie 6 kohms
Tension Maxi < 13V
Temps de réponse < 350 ms
Ondulation résiduelle < 4%
•Alimentation
Sans Autoalimenté
•Environnement :
Température d’utilisation -25… 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 400 g
Rigidité diélectrique 4000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STi10V20
TRANSFORMATEUR D’INTENSITÉ
transformateur de courant 10A sortie 0-10v 0.2%
transformateur de courant 50A sortie 0-10v 0.2%
sortie analogique 0-10V auto alimenté
transformateur de courant 10A sortie 0-10v 0.2%
Transformateur de Courant Sortie 0-10V
Précision 0.2%, diamètre 20 mm
Calibre 10A, 20A, 50A, 100A, 200A, 300A
Fréquence 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 20 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz
• Sortie valeur efficace pour signal d'entrée sinusoïdal
• fixation en saillie (option Rail DIN)
• Excellente Précision 0.2 %
• Linéarité meilleure que 0.15 %
• Seuil de mesure minimum < 0.2%
• Sortie : 0...10Vdc ajustable par potentiomètre
• Autoalimenté par le courant primaire
• Isolation 4 kV
89.50 € HT
+ port et emballage
Application :
Ce produit est idéal pour les applications de contrôle et de gestion de l'énergie.
Description :
Le capteur STi10V20 est une version auto alimenté de précision sans seuil minimum de mesure,
il permet la conversion d'un courant alternatif en un signal continu proportionnel 0-10V sans nécessiter d'alimentation.
- Ajustage de la sortie par potentiomètre multi-tours permettant de compenser l'atténuation du signal liées aux entrées à faible impédance. Le réglage autorise l’interfaçage direct avec les automates ayant des impédances d’entrée tension de quelques kOhms.
- Raccordement par connecteur débrochable 2 plots à visser
- Capteur encapsulé en résine époxy, boitier UL94-V0
- Indice de protection IP40, connecteur IP20
- Le capteur est insensible aux courants adjacents (AC ou DC)
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
(le capteur peut être livré réglé pour une impédance donnée, par défaut, il est réglé pour une entrée haute impédance > 1 Mohms)
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.02 Aac... 300 Aac
Bande passante 40 Hz... 1 kHz
Plage de fonctionnement 0-200%
Courant maximal admissible 300 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 0.2 % du calibre
Linéarité +/- 0.15 %
Offset (seuil de mesure) < 0.2% du calibre
Stabilité thermique < 0.01% / °C
Stabilité à long terme < 0.25% / an
•Sortie
Étendue 0...10Vdc
Charge mini : 10K Ohms
(la sortie est réglée pour une charge de 1 Mohms)
Impédance de sortie 2 KOhms
Tension Maxi > 20V
Temps de réponse < 250 ms
Ondulation résiduelle < 0.5% (30 mV rms)
•Alimentation
Autoalimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 4000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STi10P
Transformateur de Courant
calibres configurables : 10A, 20A, 50A
ou 100A, 150A, 200A,
sortie 0-10V, Autoalimenté
diamètre 20 mm
50 Hz - 60 Hz
Fiche technique
• Diamètre du conducteur primaire 20 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 50 Hz / 60 Hz / 400 Hz sur demande
• Sortie signal valeur efficace
• 3 étendues de mesure configurable par cavalier
• STi10PL: 0…10A, 0…20A, 0…50A
• STi10PH: 0… 100A, 0… 150A, 0… 200A
• Précision 0.8% suivant EN 60688
• Sortie : 0...10Vdc
• Autoalimenté par le courant primaire
• Isolation 3 kV
87.50 € HT
+ port et emballage
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en
un signal proportionnel 0-10V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...10Vdc intégré, permettant l'interfaçage direct d'automates ou de centrales d'acquisitions
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation en saillie (option rail DIN)
Mise en œuvre :
- Positionner le cavalier en fonction de l’étendue de mesure souhaité.
(suivant abaque sur la face avant de l’appareil)
- Passer le conducteur primaire par l’ouverture de mesure,
possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Raccorder la sortie 0…10V au système d’acquisition, l’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1 Arms... 200 Arms
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 600 %
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...10Vdc
Charge mini : 250K Ohms
Impédance de sortie 5 kohms
Tension Maxi < 15V
Temps de réponse < 350 ms
Ondulation résiduelle < 1%
•Alimentation
Sans, auto-alimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 120 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 2 000 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
