Transformateur de Mesure de courant sortie 0-5V ou 0-3V
STo5V10
TRANSFORMATEUR D’INTENSITÉ 5A... 50A
SORTIE 0-5V DC
Transformateur de Courant 5A 10A 15A 20A 25A 50A
Sortie 0-5Vdc Autoalimenté
Tore de mesure ouvrant diamètre 10 mm
Fréquence : 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 10 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz
• Sortie valeur efficace pour signal d'entrée sinusoïdal
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 1.5 %, seuil de mesure minimum 2.5%
• Sortie : 0...5Vdc (disponible en 0...3Vdc sur demande)
• Autoalimenté par le courant primaire
• Isolation Entrée (conducteur nu)/Sortie : 800 Vac
• Isolation Sortie/boîtier 3000 Vac
38.50 € HT
+ port et emballage
Application :
Le capteur STo5V offre une méthode peu coûteuse pour surveiller toute charge électrique en alternatif.
Ce produit est idéal comme capteur de charge pour les applications de contrôle et de gestion de l'énergie.
Le tore ouvrant et l'auto-alimentation se combinent pour une installation facile, fiable et précise.
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal
proportionnel 0-5V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...5Vdc intégré, permettant l'interfaçage direct d'automates, de centrales d'acquisitions ou d'une carte type Arduino.
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation directe sur le câble par collier rilsan
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
- L’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
- Non préconisé pour une utilisation avec un système d'acquisition dont l'impédance d'entrée est inférieure à 150 kOhms, l'affaiblissement du signal étant trop élevé et provoque une erreur de mesure importante
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1 Aac... 50 Aac
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 200 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 1.5 % du calibre
Seuil de mesure minimum 2.5%
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...5Vdc, linéaire jusqu'à 6Vdc (+20%)
écrêtage de la sortie à 7Vdc (option)
Charge mini : 250K Ohms
Impédance de sortie 6 kohms
Tension Maxi < 10V
Temps de réponse < 350 ms
Ondulation résiduelle < 4%
•Alimentation
Sans Autoalimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STo5V16
TRANSFORMATEUR
D’INTENSITÉ 20A...100A
SORTIE 0-5 VDC
capteur de courant alternatif sortie 0 5Vdc
tore de mesure 50A, 100Asortie 5vdc
capteur de courant alternatif sortie 0 5Vdc
Transformateur de courant 20A 30A 50A 80A 100A
Sortie 0-5V Autoalimenté
Tore de mesure ouvrant,
Diamètre 16 mm
Fréquence : 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 16 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz
• Sortie signal valeur efficace pour entrée sinusoïdale
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 1.5 %, seuil de mesure minimum 2.5%
• Sortie : 0...5Vdc (disponible en 0...3Vdc sur demande)
• Autoalimenté par le courant primaire
• Isolation Entrée (conducteur nu)/Sortie : 800 Vac
• Isolation Sortie/boîtier 3000 Vac
46.50 € HT
+ port et emballage
Application :
Le capteur STo5V offre une méthode peu coûteuse pour surveiller toute charge électrique en alternatif.
Ce produit est idéal comme capteur de charge pour les applications de contrôle et de gestion de l'énergie.
Le tore ouvrant et l'auto-alimentation se combinent pour une installation facile, fiable et précise.
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal
proportionnel 0-5V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...5Vdc intégré, permettant l'interfaçage direct d'entrées automates,
de centrales d'acquisitions ou d'une carte type Arduino
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation directe sur le câble par collier rilsan
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
- L’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
- Non préconisé pour une utilisation avec un système d'acquisition dont l'impédance d'entrée est inférieure à 150 kOhms, l'affaiblissement du signal étant trop élevé et provoque une erreur de mesure importante
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.2A AC... 100A AC
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 200 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 1.5 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...5Vdc, linéaire jusqu'à 6Vdc (+20%)
écrêtage de la sortie à 7Vdc
Charge mini : 250K Ohms
Impédance de sortie 6 kohms
Tension Maxi < 10V
Temps de réponse < 350 ms
Ondulation résiduelle < 4%
•Alimentation
Sans Autoalimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
STo5V24
TRANSFORMATEUR D’INTENSITÉ
100A... 300A AC
SORTIE 0-5V DC
capteur de courant alternatif 150A a 300A ouvrant 24mm sortie 0-5V
capteur de courant alternatif 150A a 300A ouvrant 24mm sortie 0-5V
Transformateur de Courant 100A 150A 200A 250A 300A
Sortie 0-5V DC Autoalimenté
Tore de mesure ouvrant diamètre 24 mm
Fréquence : 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 24 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz
• Sortie signal valeur efficace pour entrée sinusoïdale
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 1.5 %, seuil de mesure minimum 2.5%
• Sortie : 0...5Vdc (disponible en 0...3Vdc sur demande)
• Autoalimenté par le courant primaire
• Isolation Entrée (conducteur nu)/Sortie : 800 Vac
• Isolation Sortie/boîtier 3000 Vac
49.50 € HT
+ port et emballage
Application :
Le capteur STo5V offre une méthode peu coûteuse pour surveiller toute charge électrique en alternatif.
Ce produit est idéal comme capteur de charge pour les applications de contrôle et de gestion de l'énergie.
Le tore ouvrant et l'auto-alimentation se combinent pour une installation facile, fiable et précise.
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal
proportionnel 0-5V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...5Vdc intégré, permettant l'interfaçage direct d'automates,
de centrales d'acquisitions ou d'une carte type Arduino
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- Fixation directe sur le câble par collier rilsan
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
- L’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
- Non préconisé pour une utilisation avec un système d'acquisition dont l'impédance d'entrée est inférieure à 150 kOhms, l'affaiblissement du signal étant trop élevé et provoque une erreur de mesure importante
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1A ac... 300A ac
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 200 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 1.5 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...5Vdc, linéaire jusqu'à 6Vdc (+20%)
écrêtage de la sortie à 7Vdc
Charge mini : 250 kohms
Impédance de sortie 6 kohms
Tension Maxi < 10V
Temps de réponse < 350 ms
Ondulation résiduelle < 4%
•Alimentation
Sans Autoalimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 200 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
STo5V36
TRANSFORMATEUR D’INTENSITÉ 100A...600A
SORTIE 0-5 V DC

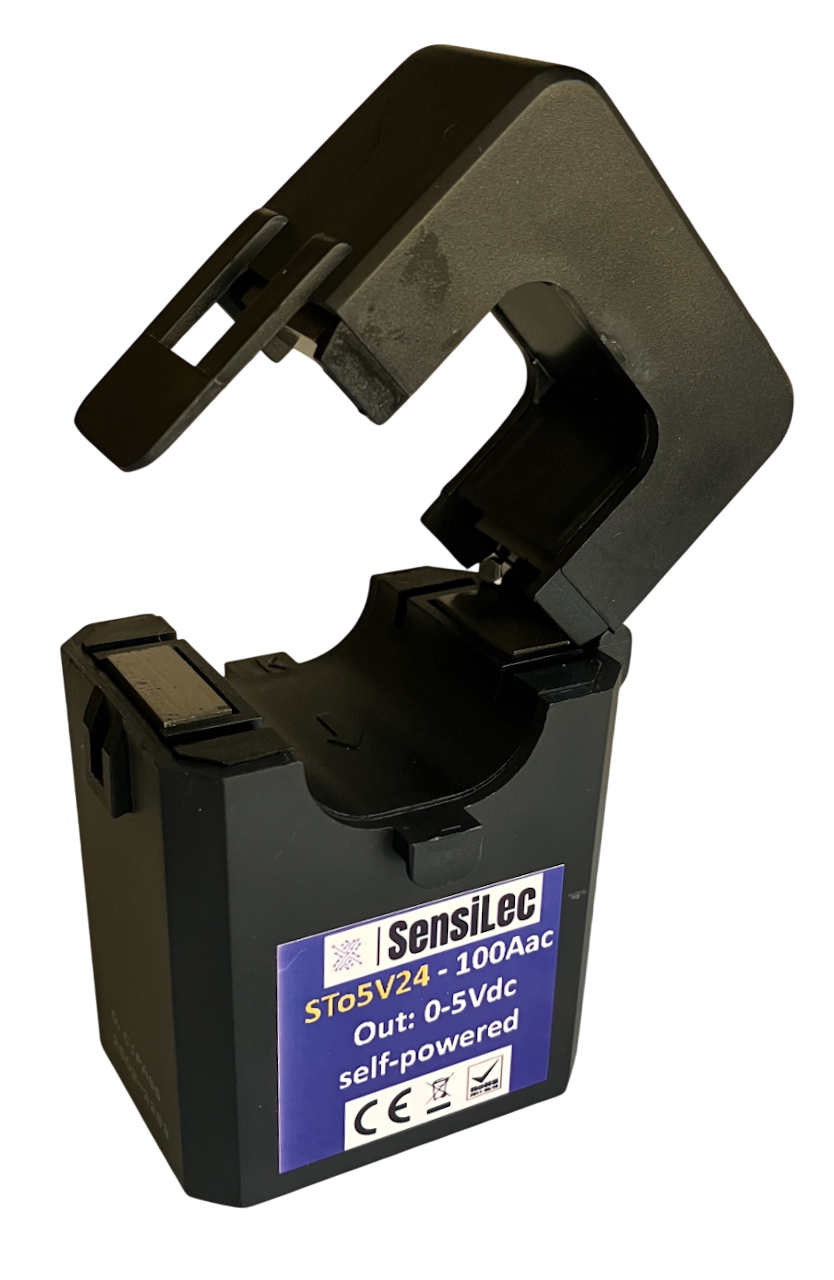

transformateur de courant ouvert
bornier de raccordement sortie 0-5V du transformateur de courant
transformateur de courant ouvert
Transformateur de Courant 100A 150A 200A 300A 400A 500A 600A
Sortie 0-5Vdc autoalimenté
Tore de mesure ouvrant diamètre 36 mm
Fréquence : 50 Hz, 60 Hz, 400 Hz
Fiche technique
• Diamètre du conducteur primaire 36 mm maxi
• Application : Courant alternatif sinusoïdal
• fréquence 40 Hz... 1 kHz
• Sortie signal valeur efficace pour entrée sinusoïdale
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant et collier de fixation sur le câble
• Précision 1.5 %, seuil de mesure minimum 2.5%
• Sortie : 0...5Vdc (disponible en 0...3Vdc sur demande)
• Autoalimenté par le courant primaire
• Isolation Entrée (conducteur nu)/Sortie : 800 Vac
• Isolation Sortie/boîtier 3000 Vac
59.50 € HT
+ port et emballage
Application :
Le capteur STo5V offre une méthode peu coûteuse pour surveiller toute charge électrique en alternatif.
Ce produit est idéal comme capteur de charge pour les applications de contrôle et de gestion de l'énergie.
Le tore ouvrant et l'auto-alimentation se combinent pour une installation facile, fiable et précise.
Description :
Ce transformateur de courant permet la conversion d'un courant alternatif en un signal
proportionnel 0-5V continu sans nécessiter d'alimentation.
- Capteur encapsulé en boitier plastique UL94-V0
- Conversion 0...5Vdc intégré, permettant l'interfaçage direct d'automates,
de centrales d'acquisitions ou d'une carte type Arduino
- Indice de protection IP20
- Raccordement par bornier 2 plots à visser
- fixation directe sur le câble par collier rilsan
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Lors des opérations d’ouverture, il faut préserver la propreté de l’entrefer
pour garantir les caractéristiques métrologiques.
- Un nombre important d’opérations d’ouvertures / fermeture peut à terme altérer la précision,
par diminution de la pression sur l’entrefer. (durée de vie environs 200 ouvertures/fermetures)
- L’appareil est auto-alimenté par le signal de mesure.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
- Non préconisé pour une utilisation avec un système d'acquisition dont l'impédance d'entrée est inférieure à 150 kOhms, l'affaiblissement du signal étant trop élevé et provoque une erreur de mesure importante
•Spécifications :
•Entrée (suivant modèle)
Courant mesurable 5 Aac... 600 Aac
Bande passante 40 Hz... 1 kHz (-3 dB)
Plage de fonctionnement 0-120%
Courant maximal admissible 200 % 1 minute
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
Précision @ 25°C +/- 1.5 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.2 %
Stabilité thermique +/- 0.01% / °C
•Sortie
Étendue 0...5Vdc, linéaire jusqu'à 6Vdc (+20%)
écrêtage de la sortie à 7Vdc
Charge mini : 250K Ohms
Impédance de sortie 6 kohms
Tension Maxi < 10V
Temps de réponse < 350 ms
Ondulation résiduelle < 4%
•Alimentation
Sans Autoalimenté
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 400 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
