Shunt de mesure de précision, métrologie et bancs d'essais

Descriptif :

 Ces shunts de précision s'intercalent dans le circuit de puissance et se connectent directement à un appareil de mesure en fournissant une tension de sortie proportionnelle au courant qui les traverse. Utilisable en continu comme en alternatif jusqu'à plus de 25 kHz.

Utilisation :

 Il est nécessaire de respecter les conditions suivantes :

- Utiliser des câbles de section appropriée au courant à mesurer.

- Serrer convenablement les connexions du shunt

- Les shunts doivent être mis en œuvre pour permettre un refroidissement optimal par convection naturelle, avec les lames résistives à la verticale et à une température ambiante inférieure à 40°C, sinon un déclassement est à prévoir.

- Les circuits de mesure doivent être équipés de protection pour éviter les chocs thermiques dus au courant de court-circuit prolongé, pouvant dégrader le shunt.

- Un échauffement supérieur à 145°c dégrade la précision du shunt de manière irréversible.

Fonctionnement par impulsions :
Les Shunts qui n'ont pas besoin d'un fonctionnement permanent, et ne sont exposés qu'à des impulsions intermittentes, peuvent fonctionner à des niveaux supérieurs à leur courant nominal pendant de courtes périodes.
Les impulsions doivent être limitées de manière que la température maximale de l'élément résistif ne dépassant pas 145°C (125°C recommandé).
De nombreuses variables entrent en considération telle que la température ambiante, la section des conducteurs porteurs de courant, la conductivité thermique, la durée d'impulsion, le rapport cyclique de l'impulsion (cycle de service)
calculer les valeurs exactes est complexe, la taille du shunt devra être validée au cas par cas.

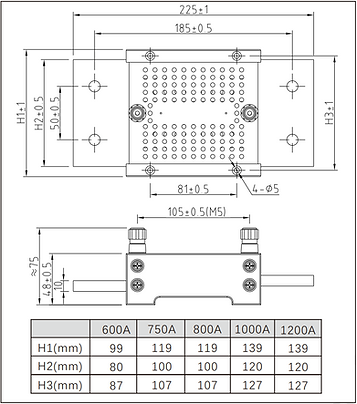

Montage :

Les shunts doivent être montés avec des lames résistives en position verticale afin de favoriser la libre circulation de l'air par convection.

Si le montage vertical n'est pas possible, le déclassement du shunt est recommandé.
Le refroidissement par air forcé peut réduire la température de fonctionnement, les lames de manganin ne doivent jamais dépasser +145 °C, sinon un changement de résistance permanent peut se produire.

Lorsqu'un courant de 100 A ou plus traverse le shunt, la majeure partie de la chaleur générée est dissipée par conduction à travers les borniers du shunt dans la barre de bus ou le câble de connexion, il est donc nécessaire de s'assurer qu'un bon contact soit établi entre les borniers du shunt et les conducteurs primaires et que ces conducteurs ont une section adéquate pour maintenir la température du shunt en dessous de 145 ° C (125 ° C recommandé).

Si le shunt est monté dans une armoire, il faut veiller à assurer un refroidissement adéquat.

Les shunts doivent également être installés de manière à les protéger des forces de dilatation thermique produites par barres de bus, Un câblage flexible peut être nécessaire en cas de courant impulsionnel élevé ou de vibrations importantes.

Dans la mesure du possible, les shunts doivent être montés sur le côté terre du circuit.
Pour les circuits de tension supérieurs à 750V DC, les shunts doivent être montés obligatoirement du côté terre en raison de la rigidité diélectrique de la base du shunt.

Mise en garde, Risque de choc électrique:

Lors de l'utilisation du shunt, certaines parties peuvent être sous tension dangereuse (conducteur primaire, sortie signal).
L'utilisateur doit s'assurer de prendre toutes les mesures nécessaires pour se protéger contre les chocs électriques. Le shunt est un dispositif intégré contenant des pièces conductrices qui ne doivent pas être accessibles après l'installation. Un coffret de protection ou une barrière isolante supplémentaire peut être nécessaire.
