Mesure de Courant et de Tension
Shunts de courant économique faible encombrement
SHUNT-PLAT
Shunts Cuivre et Manganin
Courant de 500A à 10000A
Sortie 75 mV
Précision +/-0.5 %, 25 ppm / °C
Fiche technique
• Puissance jusqu'à 300 watts
• Surcharge 120% durant 2 heures
• Raccordement à visser avec cosse ou barre
• Application : Courant continu et alternatif
• Réponse en fréquence jusqu’à 10 kHz
• Corps cuivre élément résistif manganin
• Bonne stabilité de long terme
• Précision : 0.6%
• Tension de sortie : 75 mV
Descriptif :
Les shunts-PLAT se distinguent par leur robustesse,
ils peuvent travailler à une température pointe de 300°C
sans dégradation des caractéristiques électriques (125°C en usage permanent)
Ces shunts sont très résistants aux chocs thermiques accidentels
Mise en œuvre :
- Serrer convenablement les bornes de raccordement du shunt
- Utiliser des câbles ou barres de section appropriée au courant à mesurer.
- Les shunts doivent être installés de manière à permettre un refroidissement convenable.
- Après quelques heures de fonctionnement et plusieurs cycles de mise en route,
il est préférable de vérifier le bon serrage des boulons de fixation.
- Dans la mesure du possible, raccorder le shunt à la terre
(la tension de sortie n'étant pas isolée du circuit de puissance).
- Utiliser un câble torsadé pour la sortie mesure.
Conditions de fonctionnement :
Dans les conditions normales de fonctionnement et de raccordement,
l’élévation normale de la température est d’environ 100°C, au courant nominal.
- Pour une utilisation en régime permanent,
il est préférable de n'utiliser un shunt qu'au 3/4 de son courant maximal.
Mise en garde, Risque de choc électrique:
Lors de l'utilisation du shunt, certaines parties peuvent être sous tension dangereuse
(conducteur primaire, sortie signal).
L'utilisateur doit s'assurer de prendre toutes les mesures nécessaires
pour se protéger contre les chocs électriques.
Le shunt est un dispositif intégré contenant des pièces conductrices
qui ne doivent pas être accessibles après l'installation.
Un coffret de protection ou une barrière isolante supplémentaire peut être nécessaire.
Applications :
Mesure de courant de batterie, essais en court-circuit
Cette série offre une alternative économique pour les applications qui ne nécessitent pas de normalisation selon DIN43703
(par exemple machines à souder, et chargeurs de batterie).
Cette série à faible coût garantie le respect des caractéristiques sans compromis sur la qualité.
Produit conformément aux réglementations REACH et RoHS
Dimensions des Shunts plats de 500 ampères à 10000 ampères

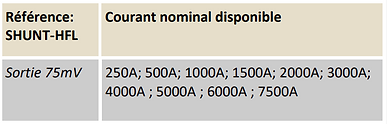

SHUNT-HFL
Shunts Cuivre et Manganin
Courant de 1500A à 7500A
Sortie 75mV
Précision 0.5% à 1%
stabilité thermique 25 ppm / °C
Fiche technique
• Puissance jusqu'à 600 watts
• Surcharge 120% durant 2 heures
• Raccordement à visser avec cosse ou barre
• Application : Courant continu et alternatif
• Réponse en fréquence jusqu’à 1 kHz
• Corps cuivre élément résistif manganin
• Bonne stabilité de long terme
• Précision : 0.5% : 1500A à 3000A, 1% : 4000A à 7500A
• Tension de sortie : 75 mV
Descriptif :
Les shunts-HFL ont un design compact avec une dissipation thermique optimisée,
ils peuvent travailler à une température pointe de 300°C sans dégradation des caractéristiques électriques (125°C en usage permanent)
Ces shunts sont très résistants aux chocs thermiques accidentels.
Mise en œuvre :
- Serrer convenablement les bornes de raccordement du shunt (risque d'échauffement ou dégradation) les barres participent à la dissipation thermique.
- Utiliser des câbles ou barres de section appropriée au courant à mesurer.
- Les shunts doivent être installés de manière à permettre un refroidissement convenable. (passage du flux d'air par les lamelles de manganin)
- Après quelques heures de fonctionnement et plusieurs cycles de mise en route, il est préférable de vérifier le bon serrage des boulons de fixation.
- Dans la mesure du possible, raccorder le shunt à la terre (la tension de sortie n'étant pas isolée du circuit de puissance).
- Utiliser un câble torsadé pour la sortie mesure. (réduction de la susceptibilité aux champs électromagnétiques externe)
Conditions de fonctionnement :
Dans les conditions normales de fonctionnement et de raccordement, l’élévation normale de la température est d’environ 100°C, au courant nominal.
- Pour une utilisation en régime permanent, il est préférable de n'utiliser un shunt qu'au 3/4 de son courant maximal. (réduction de la dérive de long terme)
Mise en garde, Risque de choc électrique:
Lors de l'utilisation du shunt, certaines parties peuvent être sous tension dangereuse (conducteur primaire, sortie signal).
L'utilisateur doit s'assurer de prendre toutes les mesures nécessaires pour se protéger contre les chocs électriques. Le shunt est un dispositif intégré contenant des pièces conductrices qui ne doivent pas être accessibles après l'installation. Un coffret de protection ou une barrière isolante supplémentaire peut être nécessaire.
Applications :
Mesure de courant de batterie, essais en court-circuit
Cette série de shunts offre une alternative économique pour les applications qui ne nécessitent pas de normalisation selon DIN 43703
(comme par exemple les bancs de test batteries).
Cette série aux coûts maitrisés garantie des caractéristiques de haut niveau.
Produit conformément aux réglementations REACH et RoHS
Dimensions des Shunts HFL de 1500 ampères à 7500 ampères
SHUNT-PLAQUE
100A ; 150A ; 200A ; 300A ; 400A ; 500A
shunt métallique cuivre
shunt métallique cuivre
100A ; 150A ; 200A ; 300A ; 400A ; 500A
Shunt de mesure compact,
plage de raccordement en cuivre,
élément résistif manganin
Courant de 100A à 500A
Sortie 50 mV, 60 mV, 75 mV
Précision +/- 0.8 %, 50 ppm / °C
Fiche technique
• Puissance jusqu'à 40 watts
• Surcharge 120% durant 2 heures
• Raccordement à visser avec cosse ou barre
• Implantation sur circuit imprimé possible
• Application : Courant continu et alternatif
• Réponse en fréquence jusqu’à 25 kHz
• Excellent rapport performance prix
• Bonne stabilité de long terme
• Précision : 0.8 %
• Tension de sortie : 50 mV, 60 mV, 75 mV
Descriptif :
Les shunts monoblocs entièrement métalliques sont constitués d'un élément résistif homogène de sorte qu'aucune inductance supplémentaire ne se développe. Cette qualité est essentielle dans les applications de précision en alternatif. Ces résistances se caractérisent par une grande résistance aux chocs thermiques
Mise en œuvre :
- Utiliser des câbles de section appropriée au courant à mesurer
- Serrer convenablement les bornes de raccordement du shunt,
attention à limiter les contraintes de torsion sur le corps du shunt
- Les shunts doivent être installés de manière à permettre un refroidissement convenable.
- Après quelques heures de fonctionnement et plusieurs cycles de mise en route,
il est préférable de vérifier le bon serrage des boulons de fixation.
- Dans la mesure du possible, raccorder le shunt à la terre
(la tension de sortie n'étant pas isolée du circuit de puissance).
- Utiliser un câble torsadé pour la sortie mesure.
Conditions de fonctionnement :
Dans les conditions normales de fonctionnement et de raccordement,
l’élévation normale de la température est d’environ 120°C, au courant nominal.
Mise en garde, Risque de choc électrique:
Lors de l'utilisation du shunt, certaines parties peuvent être sous tension dangereuse
(conducteur primaire, sortie signal). L'utilisateur doit s'assurer de prendre toutes les mesures nécessaires pour se protéger contre les chocs électriques. Le shunt est un dispositif intégré contenant des pièces conductrices qui ne doivent pas être accessibles après l'installation.
Un coffret de protection ou une barrière isolante supplémentaire peut être nécessaire.
SHUNT-ECO
Shunts économiques en laiton
Mesure de Courant de 100A à 1500A
Sortie 50 mV, 60 mV, 75 mV
Précision +/-0.6%, 25 ppm/°C
Fiche technique
• Puissance jusqu'à 120 watts
• Surcharge 120% durant 2 heures
• Raccordement à visser avec cosse ou barre
• Application : Courant continu et alternatif
• Réponse en fréquence jusqu’à 25 kHz
• Corps Laiton élément résistif manganin
• Bonne stabilité de long terme
• Précision : 0.6%
• Tension de sortie : 50 mV, 60 mV, 75 mV
Descriptif :
Les shunts-ECO se distinguent par leur robustesse, ils peuvent travailler à une température de 300°C sans dégradation des caractéristiques électriques.
Un changement de teinte des éléments résistifs intervient à partir de 150°C (sans conséquence)
Ces shunts sont très résistants aux chocs thermiques accidentels
Mise en œuvre :
- Serrer convenablement les bornes de raccordement du shunt
- Utiliser des câbles de section appropriée au courant à mesurer
- Les shunts doivent être installés de manière à permettre un refroidissement convenable.
- Après quelques heures de fonctionnement et plusieurs cycles de mise en route, il est préférable de vérifier le bon serrage des boulons de fixation.
- Dans la mesure du possible, raccorder le shunt à la terre (la tension de sortie n'étant pas isolée du circuit de puissance).
- Utiliser un câble torsadé pour la sortie mesure.
Conditions de fonctionnement :
Dans les conditions normales de fonctionnement et de raccordement, l’élévation normale de la température est d’environ 100°C, au courant nominal.
- Pour une utilisation en régime permanent, il est préférable de n'utiliser un shunt qu'au 3/4 de son courant maximal.
Mise en garde, Risque de choc électrique:
Lors de l'utilisation du shunt, certaines parties peuvent être sous tension dangereuse (conducteur primaire, sortie signal).
L'utilisateur doit s'assurer de prendre toutes les mesures nécessaires pour se protéger contre les chocs électriques. Le shunt est un dispositif intégré contenant des pièces conductrices qui ne doivent pas être accessibles après l'installation. Un coffret de protection ou une barrière isolante supplémentaire peut être nécessaire.
La série économique offre une alternative bon marché pour les applications standard qui ne nécessitent pas de réglementations DIN 43703
(comme par exemple machines à souder et chargeurs de batterie).
Cette série à faible coût garantie le respect des caractéristiques au coût le plus bas possible.
Produit conformément aux réglementations REACH et RoHS
Dimensions des Shunts série ECO de 100 ampères à 1500 ampères
