Mesure de Courant et de Tension

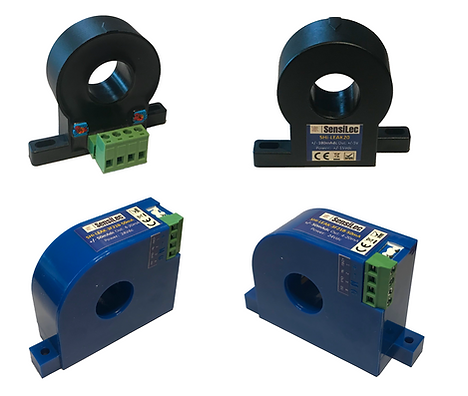

Capteurs de courant à effet Hall pour mesure d'intensité DC et AC
Fonctionnement :
Les capteurs à boucle ouverte à effet Hall disposent d’un élément de détection Hall placé dans l’entrefer d'un circuit magnétique.
L’induction magnétique détectée par la cellule Hall est proportionnelle au courant primaire à mesurer.
La précision de mesure est principalement liée au décalage créé par la cellule Hall et à l’hystérésis du circuit magnétique.
L’utilisation d’un circuit magnétique offre plusieurs avantages, à savoir la concentration du champ sur la cellule Hall,
l’amplification du champ et la protection contre les perturbations magnétiques externes.
Les capteurs à effet Hall en boucle ouverte sont capables de mesurer des formes d’onde de courants alternatifs et continus
complexes tout en assurant une isolation galvanique.
Ils se distinguent par une faible consommation, un poids et une taille réduits.
Ils sont particulièrement intéressants pour les courants élevés (pas de dissipation)
Ils n’introduisent pas de pertes d’insertion dans le circuit à mesurer et résistent bien aux surintensités
Ils sont bien adaptés aux applications industrielles.
Les capteurs à effet Hall en boucle ouverte ont un temps de réponse de quelques dizaines de micro-secondes
et une bande passante de l'ordre de 20 kHz.
La précision de mesure est légèrement influencée par la température.
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
