Mesure de Courant et de Tension
Pont diviseur de tension résistif
Diviseur de tension
Laboratoire ou Enseignement
Diviseur de tension de laboratoire
4 décades : /10, /100, /1000, /10000 Tension nominale 1000V (1500V max) Précision 0.1% ou 0.03%
Raccordement par fiches bananes 4 mm
Fiche technique
• Raccordement sur bananes 4 mm de sécurités
• 4 rapports de division de 10/1 à 10000/1
• Application : Courant continu et alternatif
• Utilisation en AC et DC jusqu’à 50 kHz
• Éléments résistifs de faible dérive de long terme
• Précision : 0.1% sur demande 0.03% 25 ppm
• Isolation enveloppe 6 kV
• Double isolation classe 2 conforme IEC1010
• Surcharge 150% en pointe
à partir de
289.50 € HT
+ port et emballage
Descriptif :
Le diviseur de tension DVTS accepte des tensions d’entrées jusqu'à 1500 volts continu,
il est formé de cinq résistances ultra-Précises et appairées.
La sélection rigoureuse des résistances hautes stabilités qui le compose,
rend possible la performance exceptionnelle du rapport de division.
La tolérance du ratio peut atteindre 0,03% et sa stabilité 3 ppm/°C.
Ce diviseur est conçu pour les laboratoires d’essais ou pour le matériel didactique
assurant une sécurité optimum à l’utilisateur (isolation classe 2)
Montage en boitier ABS ignifuge selon UL94-V0, Indice de protection du boitier IP54.
Raccordement par embase bananes 4 mm de sécurité.
Préconisation de mise en œuvre :
Ce diviseur s'intercale entre le circuit haute tension et l'appareil de mesure,
en fournissant une tension de sortie proportionnelle à l'entrée.
Pour ne pas engendrer d'erreur de mesure dû à l'impédance d'entrée du voltmètre
ou de la carte d'acquisition, il faut utiliser la sortie 1 kohms ou 10 kohms,
sinon le signal de sortie du pont diviseur "s'écroule" dû à la haute impédance de sortie.
Attention, il ne procure aucune isolation entre les circuits,
l'utilisateur doit s'assurer de la mise en œuvre adéquate et des aspects de sécurité.
Il est utilisable en continu comme en alternatif jusqu'à plus de 50 kHz.
La tension de sortie peut aller jusqu'à plusieurs volts suivant le rapport sélectionné.
La grande stabilité thermique permet l'utilisation dans une large plage de température
ambiante tout en conservant une excellente précision.
Applications : instrumentation, banc d'essais, qualification de capteurs, étalonnage
Recommandations :
Vérifier par le calcul ou l’expérience que le diviseur est adapté à l’application.
Il est possible d’entrée sur les bornes intermédiaires pour abaisser l’impédance si la tension à mesurer est plus faible.
Mettre le circuit hors tension avant d’insérer le diviseur.
Utiliser uniquement des câbles avec des fiches bananes de sécurité et de tension d'utilisation adaptée.
Pour une utilisation en régime permanent, il est préférable de n'utiliser le diviseur qu'à sa tension nominale.
Respecter les conditions d’environnement. Ne pas dépasser la tension nominale du diviseur de plus de 50% en pointe.
Spécifications :
•Entrée (4 calibres 1000V, 100V, 10V, 1V)
Tension maximale admissible 150 % / 60 sec.
Surtension permanente admissible +20%
Élément sensible : résistances couches minces
Puissance maxi par résistance 0.1 watt
Impédance totale 10 Mohms
Courant d’entrée nominal 100 uA
•Sortie :
Tolérance absolue résistances +/-0.1% @ 23°C
Précision du ratio @ 25°C +/- 0.1% ; +/-0.03%
Bande passante DC... 50 kHz
FEM thermique < 2uV / °C
Bruit < 30 dB
Stabilité thermique résistance 25 ppm/°C max
référencé à +25°C, ∆ R mesuré à 0°C et +70°C.
Stabilité thermique du ratio 3 ppm/°C
référencé à +25°C, ∆ R mesuré à 0°C et +70°C.
Stabilité en tension du ratio 0.02 ppm/V
Mesuré de 10% à 100% de la tension nominale
•Environnement :
Température d’utilisation -25... 70 °C
Température de stockage -25... 85 °C
Vieillissement 70°C / 1000 heures < 0.01%
stabilité de long terme (1 an) < 50 ppm
Choc thermique (-25°C --> +85°C en 2 heures)
changement de ratio < 0.02%
Hygrométrie (non condensé) 70 %
Stabilité hygrométrie 95% 500 hrs < 0.05%
Poids 0.2 k g
Rigidité diélectrique enveloppe 6000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 5 000 000 Hrs @ 25°C
durée de vie utile > 250 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 > 5 G/ 11 ms
Secousses CEI 60068-2-29 > 20 G / 6 ms
Vibrations CEI 60068-2-6 > 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A

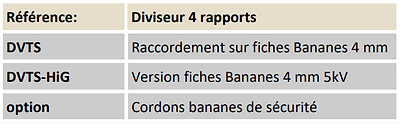

Version Standard: DVTS
Entrée 1000Vdc Isolation 2500Vdc
Attention: ce dispositif ne présente pas d'isolation entre Entrée et Sortie
Version haute isolation: DVTS-HiG
Entrée 1500Vdc
Isolation 5000Vdc
Diviseur de tension

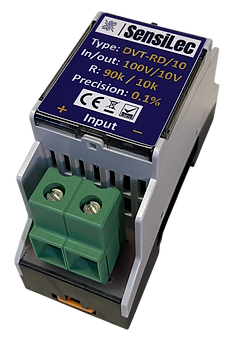

Diviseur de tension sur rail DIN
Ratio : /10, /100, /1000, /10000
ou ratio personnalisé
Tension Maximale de 10V à 1000Vdc Précision 0.1%
Fiche technique
• Raccordement par bornier à visser
• Rapports de division de 10/1 à 10000/1
• Application : instrumentation industrielle
• Utilisation en AC et DC jusqu’à 100 kHz
• Éléments résistifs de faible dérive de long terme
• Précision : 0.1%, sur demande 0.03%, 25 ppm
• Isolation enveloppe 3 kV
• Surtension 150% en pointe
à partir de
118.50 € HT
+ port et emballage
Descriptif :
Le diviseur de tension DVT-RD accepte des tensions d’entrées jusqu'à 1000 volts continu,
il est formé de résistances ultra-Précises et appairées.
La sélection rigoureuse des résistances hautes stabilités qui le compose,
rend possible la performance exceptionnelle du rapport de division.
La tolérance du ratio peut atteindre 0,03% et sa stabilité 3 ppm/°C.
Ce diviseur est conçu pour les bancs d’essais ou les applications industrielles,
utilisable en continu comme en alternatif jusqu'à plus de 100 KHz.
Montage en boitier rail DIN ignifuge selon UL94V-0,
Indice de protection du boitier IP20.
Raccordement par bornier à visser en entrée, et à ressort de type push-in en sortie
Préconisation de mise en œuvre :
Ce diviseur s'intercale entre le circuit haute tension et l'appareil de mesure,
en fournissant une tension de sortie proportionnelle à l'entrée.
Attention, il ne procure aucune isolation entre les circuits,
l'utilisateur doit s'assurer de la mise en œuvre adéquate et des aspects de sécurité.
La grande stabilité thermique permet l'utilisation dans une large plage de température
ambiante tout en conservant une excellente précision.
Applications : instrumentation, banc d'essais, qualification de capteurs, étalonnage
Recommandations :
Vérifier par le calcul ou l’expérience que le diviseur est adapté à l’application.
Mettre le circuit hors tension avant d’insérer le diviseur.
Utiliser uniquement des câbles avec une tension d'utilisation adaptée.
Pour une utilisation en régime permanent,
il est préférable de n'utiliser le diviseur qu'a sa tension nominale.
Respecter les conditions d’environnement.
Ne pas dépasser la tension nominale du diviseur de plus de 50% en pointe.
Spécifications :
•Entrée (4 calibres 1000V, 100V, 10V, 1V)
Tension maximale admissible 150 % / 60 sec.
Surtension permanente admissible +20%
Élément sensible : résistances couches minces
Puissance maxi par résistance 0.1 watt
Impédance totale 10 Mohms
Courant d’entrée nominal 100 uA à 1mA
•Sortie :
Tolérance absolue résistances +/-0.1% @ 23°C
Précision du ratio @ 25°C +/- 0.1% ; +/-0.03%
Bande passante DC... 50 kHz
FEM thermique < 2uV / °C
Bruit < 30 dB
Stabilité thermique résistance 25 ppm/°C max
référencé à +25°C, ∆ R mesuré à 0°C et +70°C.
Stabilité thermique du ratio 3 ppm/°C
référencé à +25°C, ∆ R mesuré à 0°C et +70°C.
Stabilité en tension du ratio 0.02 ppm/V
Mesuré de 10% à 100% de la tension nominale
•Environnement :
Température d’utilisation -25... 70 °C
Température de stockage -25... 85 °C
Vieillissement 70°C / 1000 heures < 0.01%
stabilité de long terme (1 an) < 50 ppm
Choc thermique (-25°C --> +85°C en 2 heures)
changement de ratio < 0.02%
Hygrométrie (non condensé) 70 %
Stabilité hygrométrie 95% 500 hrs < 0.05%
Poids 0.2 k g
Rigidité diélectrique enveloppe 6000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 5 000 000 Hrs @ 25°C
durée de vie utile > 250 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 > 5 G/ 11 ms
Secousses CEI 60068-2-29 > 20 G / 6 ms
Vibrations CEI 60068-2-6 > 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Encombrement et raccordement
Schéma de principe du diviseur de tension
Attention: ce dispositif ne présente pas d'isolation entre Entrée et Sortie
