Mesure de Courant et de Tension
Capteurs de tension instantanée AC+DC à effet hall
SHV
Transducteur de tension
Instantanée AC+DC
Capteur de Tension instantanée
Continu 500V, 800V, 1000V, 2000V
et de +/-500Vdc. . . .+/-3000Vdc
Alternatif de 500Vac à 2000Vac
isolateur à effet Hall
Fiche technique
• Entrée haute tension directe
• Application : Courant continu et alternatif
• Fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• fixation en saillie
• Précision < 0.8%
• Sortie : +/- 5V pour U nominal,
• Alimentation : +/-15V
• Isolation 4 kV DC, 3 kV AC
A partir de
164.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en résine époxy UL94-V0
- Indice de protection IP53, connecteur IP20
- Raccordement sur bornier à visser
- Isolation entrée sortie renforcée

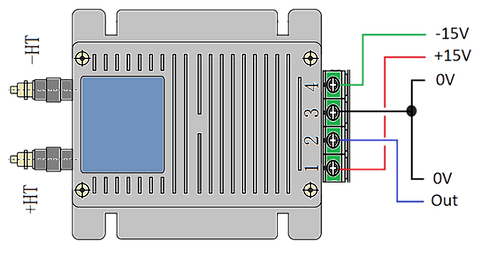

Mise en œuvre :
- Raccordement directe du signal haute tension (protection par fusible 100mA recommandé)
- Afin de garantir les meilleures performances,
utiliser une alimentation avec un faible niveau de bruit (< 10 mV crête à crête)
Avantages :
● Excellente précision ● Très bonne linéarité ● Faible dérive thermique
● Faible temps de réponse ● Large bande passante en fréquence
● Haute immunité aux champs externes ● Faible perturbation en mode commun
Applications :
● Onduleurs monophasés ou triphasés
● Convertisseurs de tension à découpage
● Chargeurs de batteries
Spécifications :
•Entrée Tension mesurable (suivant modèle)
10V rms... 2000V rms, +/- 10Vdc… +/- 3000Vdc Puissance absorbée <5W
Précision +/- 0.8 % du calibre
Linéarité +/- 0.1 %
Offset +/- 0.25 %
•Sortie Tension +/- 5V typique pour V nominal
+/-7.5 V crête pour V max.
Bande passante Dc… 20 kHz (-3 dB)
Temps de réponse < 20 us
Précision +/- 12 mV
Stabilité thermique +/- 1 mV / °C
Résistance de charge > 10 kohms
•Alimentation Symétrique +/- 15Vdc < 35 mA
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 500 grammes
Rigidité diélectrique 3000 Vac, 4000 Vdc
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHV 500V et 800V
SHV 1000V et 2000V
SUHV
Transducteur de tension
Instantanée AC+DC
mesure tension +/- 6000Vdc isolation 10kV rms
fonction de transfert du capteur de tension Hall
mesure tension +/- 6000Vdc isolation 10kV rms
Capteur de Tension instantanée
2000V 3000V 4000V 5000V 6000V 8000V +/-2000V à +/-9000V continu
1000V à 6000V alternatif
Fréquence DC… 5 kHz
isolation 10 kV
Fiche technique
• Entrée haute tension unipolaire ou symétrique
• Application : continu, alternatif, impulsionnel
• Fréquence DC à 5 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• fixation en saillie
• Précision < 0.8%
• Sortie : +/- 5V pour U nominal
• Alimentation : +/-15V
• Isolation 10 kV ac
SUHV2000 : 387.00 € HT
SUHV3000 : 436.00 € HT
SUHV4000 : 478.00 € HT
SUHV5000 : 492.00 € HT
SUHV6000 : 541.00 € HT
SUHV8000 : 567.00 € HT
+ port et emballage
Description :
- Capteur encapsulé en résine époxy UL94-V0
- Indice de protection IP53, connecteur IP20
- Raccordement sur bornier à visser
- Isolation entrée sortie renforcée
Mise en œuvre :
- Raccordement directe du signal haute tension (protection par fusible 100mA recommandé)
- Afin de garantir les meilleures performances, utiliser une alimentation avec un faible niveau de bruit (<10 mV)
Avantages :
● Excellente précision ● Très bonne linéarité ● Faible dérive thermique
● Faible temps de réponse ● Large bande passante en fréquence
● Haute immunité aux champs externes ● Faible perturbation en mode commun
Application du produit :
•Ferroviaire
•Métallurgie
•Machine de soudage
•Moteur
•Onduleur
Spécifications :
•Entrée Tension mesurable (suivant modèle)
20V rms... 6000V rms, +/- 20V dc... +/- 9000V dc Puissance absorbée <10W
Précision +/- 0.8 % du calibre
Linéarité +/- 0.5 %
Offset +/- 0.25 %
•Sortie Tension +/- 5V typique pour V nominal
+/-7.5 V crête pour V max.
Bande passante Dc… 5 kHz (-3 dB)
Temps de réponse < 200 us
Précision +/- 20 mV
Stabilité thermique +/- 1 mV / °C
Résistance de charge > 10 kohms
•Alimentation Symétrique +/- 15Vdc < 50 mA
•Environnement :
Température d’utilisation -25... 75 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 2.5 kg
Rigidité diélectrique 10 kV ac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
