Mesure de Courant et de Tension
Détecteur de seuil, Relais de mesure de courant à seuil
SHiR20
Relais de mesure de courant à seuil
Capteur de Courant AC + DC TRMS
Détecteur de Seuil réglable de 2 à 20A
Entrée de sélection pour détection de surintensité ou sous-intensité
Tore de mesure pour courant continu et alternatif non intrusif
Sortie relais inverseur 10A
Fiche technique
• Détecteur de courant continu et alternatif,
non intrusif à effet Hall
• Diamètre de passage 8 mm
• Détection de courant à partir de 2 A
• Entrée de sélection surintensité ou sous-intensité
• Fréquence DC… 50 Hz… 60 Hz… 400 Hz... 10 kHz
• Sortie relais inverseur 10A libre de potentiel
• Réglage du seuil par potentiomètre
• Montage sur rail DIN
• Alimentation universelle AC et DC 24V… 250V
• Isolation 3 kV
98.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en boitier plastique UL94-V0
- LED verte : présence alimentation.
- LED Rouge : Relais de sortie activé.
- entrée TOR de sélection : actif > seuil ou Actif < seuil
- Indice de protection IP20 suivant : EN 60 529
- Raccordement par bornier à visser 2.5 mm² maxi
- fixation sur rail DIN
Mise en œuvre :
- Passer le conducteur primaire par l’ouverture de mesure,
possibilité d'effectuer plusieurs tours avec le conducteur primaire
pour détecter des courants inférieurs.
- Utilisable en sortie de Ti pour des courants supérieurs.
- Raccorder l’alimentation (AC ou DC, non polarisé)
- Raccorder la sortie relais
- choisir le mode de détection : > ou < seuil, entrée Y1 et Y2
- Régler le seuil
Applications :
- Panneaux solaires
- Détection de mise en service ou de mise à l’arrêt
- Protection sur intensité moteur
- Contrôle de charge électrique
Spécifications :
•Entrée
Plage de fonctionnement 0. . .20 A AC-DC
Courant maximal admissible 100A (500%)
Facteur de crête maximum mesurable 2
Bande passante 0 Hz (DC). . .10 kHz (-3 dB)
Puissance absorbée négligeable
•Seuil
Réglage du seuil 2. . . 20 A
Précision de réglage 10%
Répétabilité @ 25°C +/- 0.5 % du calibre
Stabilité thermique +/- 0.01% / °C
Stabilité à long terme < 0.15 %/an
Hystérésis 5 % typique
•Sortie (relais inverseur électromécanique)
Contact sec libre de potentiel
Pouvoir de coupure 10A 250Vac / 24Vdc
Commutation mini DC 500 mW
Temps de réponse < 200 ms
Durée de vie électrique > 100000 opérations
•Alimentation
Universelle AC+DC
24V… 250V AC-DC 1.5 VA
catégorie de surtension III
Degré de pollution 2
•Environnement :
Température d’utilisation -25... 65 °C
Température de stockage -40... 85 °C
Hygrométrie (non condensé) 95 %
Poids 80 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 2 000 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHiR20T
capteur de courant à seuil temporisé
Capteur de Courant AC + DC TRMS
détecteur de seuil réglable de 2 à 20A
Surintensité ou sous-intensité
2 sorties relais inverseurs 10A
Avec temporisation et mémorisation
Fiche technique
• Détecteur de courant non intrusif à effet Hall
• Diamètre de passage 8 mm
• Détection de courant à partir de 2A jusqu'à 20A
• Fréquence DC… 50 Hz… 60 Hz… 400 Hz... 10 kHz
• Détection de surintensité ou de sous-intensité
• Temporisation à l’enclenchement (potentiomètre)
• Alarme fugitive ou mémorisée (commutateur)
• 2 sorties relais inverseur 8A libre de potentiel
• Réglage du seuil par potentiomètre
• Montage sur rail DIN ou en saillie
• Alimentation universelle AC et DC 25V… 250V
• Isolation 3 kV
114.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en boitier plastique UL94-V0
- LED verte : présence alimentation.
- LED Rouge : Relais de sortie activé.
- Indice de protection IP20 suivant : EN 60 529
- Raccordement par bornier à visser 2.5 mm² maxi
- Fixation sur rail DIN ou murale
Mise en œuvre :
- Passer le conducteur primaire par l’ouverture de mesure,
possibilité d'effectuer plusieurs tours avec le conducteur primaire pour détecter des courants inférieurs.
- Utilisable en sortie de Ti pour des courants supérieurs (AC)
- Raccorder l’alimentation (AC ou DC, non polarisé)
- Raccorder les sorties relais
- choisir le mode de détection : > ou < seuil (commutateur)
- choisir détection fugitive ou mémorisée (commutateur)
(le reset des alarmes mémorisées se fait par coupure de l’alimentation)
- Régler le seuil de détection
- Régler la temporisation de mise sous tension
- Régler la temporisation d’enclenchement
Spécifications :
•Entrée
Plage de fonctionnement 0. . .20 A AC-DC
Courant maximal admissible 100A (500%)
Facteur de crête maximum mesurable 2
Bande passante 0 Hz (DC). . .10 kHz (-3 dB)
Puissance absorbée négligeable
•Seuil
Réglage du seuil 2. . . 20 A
Précision de réglage 10%
Répétabilité @ 25°C +/- 0.5 % du calibre
Stabilité thermique +/- 0.01% / °C
Stabilité à long terme < 0.15 %/an
Hystérésis 5 % typique
•Sortie (relais inverseur électromécanique)
Contact sec libre de potentiel
Pouvoir de coupure 10A 250Vac / 24Vdc
Commutation mini DC 500 mW
Temps de réponse 100 ms à 10 secondes
Durée de vie électrique > 100 000 opérations
•Alimentation
Universelle AC+DC 25V… 250V AC-DC 1.5 VA
catégorie de surtension III
Degré de pollution 2
•Environnement :
Température d’utilisation -25... 65 °C
Température de stockage -40... 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 2 000 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A

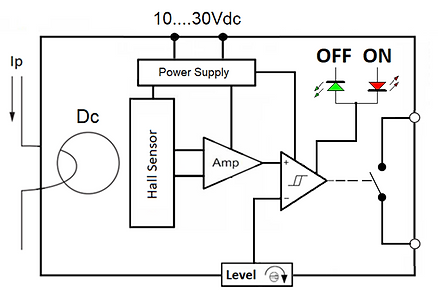

SHiR200
détecteur de courant continu
détecteur de courant continu
Capteur de Courant continu à seuil
sortie relais statique
seuil réglable de 0 à 200 Adc
Relais de protection de surintensité
Fiche technique
• Détecteur de courant continu à effet Hall
• Diamètre de passage 20 mm, non intrusif
• Détection de courant de 2 Adc à 200 Adc
• Réglage du seuil par potentiomètre multi-tour
• Sortie relais statique libre de potentiel (NO)
• Montage en saillie ou option rail DIN
• Alimentation auxiliaire 12Vdc et 24Vdc
• Isolation 3 kV
78.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en boitier plastique UL94-V0
- LED verte, passage d’un courant inférieur au seuil, Relais de sortie ouvert
- LED rouge passage d’un courant supérieur au seuil Relais de sortie fermé
- Indice de protection IP20 suivant : EN 60 529
- Raccordement par bornier section 1.5 mm² nominale
- fixation en saillie (option montage rail DIN)
Mise en œuvre :
- Passer le conducteur primaire par l’ouverture de mesure, Le courant doit circuler dans le sens de la flèche en façade
(attention, pas de détection en sens inverse)
- Raccorder l’alimentation (respecter la polarité)
- Raccorder la sortie, attention le contact de sortie est de type statique,
il doit être protégé des surtensions de la charge si elle est inductive et des cours circuits.
- Régler le seuil (réglé en usine sur demande)
Applications :
- Détection de mise en service ou de mise à l’arrêt
- Protection sur intensité batterie
- Contrôle de charge électrique
Spécifications :
•Entrée
Plage de fonctionnement 0. . .200 Adc
Courant maximal admissible 400Adc (200%)
Facteur de crête maximum mesurable 2
Puissance absorbée négligeable
•Seuil
Réglage du seuil 2. . . 200 Adc
Précision de réglage 1 %
Répétabilité @ 25°C +/- 0.5 % du calibre
Stabilité thermique +/- 0.01% / °C
Stabilité à long terme < 0.2 %/an
Hystérésis < 1 % typique
•Sortie (relais statique)
Contact sec libre de potentiel
Pouvoir de coupure 0.5 A Maxi
Tension de commutation 0…240Vac-dc
Temps de réponse 100 ms
Durée de vie > 10 000 000 000 opérations
•Alimentation
Continu large plage 10Vdc…30Vdc
Consommation 25 mA typique
Protection contre les inversions de polarités
•Environnement :
Température d’utilisation -25... 65 °C
Température de stockage -40... 85 °C
Hygrométrie (non condensé) 95 %
Poids 80 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 2 000 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
