Mesure de Courant et de Tension
Capteurs de courant continu, sortie 4-20mA
SHo3F21
courant unidirectionnel
capteur de courant non intrusif mesure AC et DC

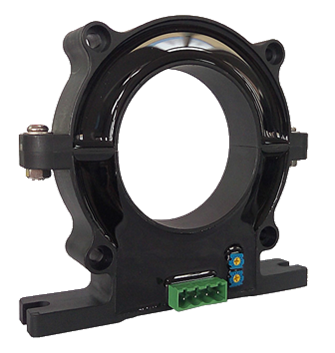

Capteur de Courant continu
sortie 4-20 mA technique 3 fils
ouvrant diamètre 21 mm à effet Hall
pour courant d'entrée unidirectionnel
Échelle de mesure 0 à 25A jusqu'à 600A
Fréquence courant pulsé DC à 20 kHz
Alimentation 12Vdc, 24Vdc nominal
• Diamètre du conducteur primaire 21 mm max
• Application : Courant continu et pulsé
• fréquence DC à 20 kHz toute forme d’onde
• Tenue aux surcharges > 800%
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie par vis M4 (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA
• Alimentation : 12V... 32Vdc
• Isolation 3 kV
124.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre
les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur,
désignant la direction de circulation du courant,
dans le cas contraire le courant de sortie décroit vers 0 mA)
Le capteur fonctionne pour un courant inverse jusqu’à 20% de l’échelle d'entrée
en faisant décroître le courant de sortie de 4 mA à 0 mA
(cette fonction peut être exploitée pour des applications ou le courant inverse reste faible,
exemple charge / décharge de batterie)
Sinon s'orienter vers la version bidirectionnelle SHO3F21B
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Option clip de montage rail DIN
Spécifications :
•Entrée Courant mesurable
0.2 Adc. . .600 Adc (suivant modèle)
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 10 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation Tension admissible 12Vdc à 32Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHo3F21B
courant bidirectionnel
mesure de courant jusqu'à +/- 600A
etiquette de câblage du capteur
mesure de courant jusqu'à +/- 600A
Capteur de Courant continu et alternatif
sortie 4-20 mA technique 3 fils
ouvrant diamètre 21 mm à effet Hall
pour courant d'entrée bidirectionnel
Mesure Continu +/-25Adc à +/-600Adc
ou alternatif jusqu’à 20 kHz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application : charge / décharge de batterie
• fréquence DC à 20 kHz toute forme d’onde
• Tenue aux surcharges > 800%
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie par vis M4 (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA ( 0Adc = sortie 12mA)
• Alimentation : 12V....26Vdc
• Isolation 3 kV
127.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée
entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans les deux sens de circulation,
ou alternatif pour suivre la forme du signal
(pour circuit consommateur ou générateur,
la sortie analogique est à 12 mA au repos sans courant d'entrée)
la flèche gravée sur le capteur donne le sens positif du courant
(sortie analogique croissante)
un courant négatif fait décroître la sortie de 12 mA vers 4 mA,
et un courant positif fait croître la sortie de 12 mA vers 20mA pour le courant nominal du capteur.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée Courant mesurable
+/-0.2 Adc... +/-600 Adc (suivant modèle)
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie courant 4-20 mA
excursion Maxi 0... 36 mA (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 10 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation Tension admissible 12Vdc à 32Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHoDC3F21
Capteur de Courant continu absolu
Mesure de 0 à 50A. . .500A, DC
Sortie 4-20 mA technique 3 fils / 4 fils
Filtrage 350 ms pour signaux bruités
ouvrant diamètre 21 mm
Alimentation 24Vdc
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application : Courant continu
• Insensible au sens du courant primaire (valeur absolue)
• Surcharge admissible 8x I nominal
• Filtrage du signal de sortie (350 ms)
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie par vis M4
(option montage sur Rail DIN)
• Précision 0.7%
• Sortie active 4-20mA (montage 3 fils / 4 fils)
• Alimentation : 24Vdc +/-5%
• Isolation 3 kV
98.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre
les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu, il est insensible à la direction du courant
La sortie assure un filtrage de l'intensité primaire, permettant de mesurer des courants avec
une forte ondulation (sortie de pont redresseur).
- Le signal de sortie est insensible à la phase du courant, la sortie 4…20mA est l'image de la valeur absolue du courant d’entrée permettant de mesurer des courants avec changement de sens.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre : offset, gain et linéarité
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée courant mesurable 0.2 Adc... 500 Adc
(suivant modèle)
Surcharge admissible 8 In durant 0.2 s
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie courant 4-20 mA (= ABS de I primaire)
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 300 ms @ 63%
Bande passante 0... 2 Hz @ -3 dB
•Alimentation
Tension nominale 24Vdc
Tension admissible 22Vdc…..26Vdc
Consommation 50 mA + i sortie (86 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHiDC3F20
capteur 1 ampere continu
schéma interne capteur de courant
Capteur de Courant continu
surveillance de consommation
Diamètre 20 mm
Calibre de 0.5Adc à 20Adc
sortie 4-20 mA, filtrage 150 ms
Fiche technique
• Diamètre du conducteur primaire 20 mm max
• Application : Courant continu faible amplitude
• Surcharge admissible 8x I nominal
• Filtrage du signal de sortie (120 ms)
• Montage non invasif, Capteur non intrusif
• fixation en saillie par vis M4 (option supports Rail DIN)
• Précision 0.7%
• Sortie active 4-20mA (montage 3 fils / 4 fils)
• Alimentation : 24Vdc (12... 32 Vdc)
• Isolation 3 kV
282.50 € HT
+ port et emballage
Description :
Ce capteur de courant est basé sur le principe de modulation magnétique. Il peut être utilisé pour mesurer le courant continu de faible amplitude dans un seul sens de circulation.
Il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Phase de déverminage à haute température en production assurant une excellente stabilité à long terme.
Réalisation :
- Capteur encapsulé en résine époxy UL94-V0, montage en saillie horizontal ou vertical
et en option sur rail DIN
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- trous de fixation pour montage horizontal ou vertical
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Spécifications :
•Entrée : Courant mesurable 0.005 Adc... 20 Adc
(suivant modèle)
Surcharge admissible 8 In durant 10 s
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
courant 4-20 mA (= I DC moyen)
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 150 ms @ 63%
Bande passante 0... 5 Hz @ -3 dB
•Alimentation
Tension nominale 24Vdc
Tension admissible 11Vdc... 32Vdc
Consommation 50 mA + i sortie (86 mA Max)
•Environnement :
Température d’utilisation -40 … 85 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Applications :
- Surveillance courant de charge, mesure du courant de fuite en continu.
- surveillance courant différentiel, vérification de l'absence de courant de fuite sur un circuit d'alimentation DC
- Mesure surveillance haute tension, mesure d'une haute tension continue par le courant absorbé d'une résistance.
SHi3F20L
courant unidirectionnel
Capteur de Courant continu ou pulsé
sortie 4-20 mA technique 3 fils
diamètre 20 mm à effet Hall
pour courant d'entrée unidirectionnel
Mesure de 0 à 10A. . .300A, DC à 20 kHz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 20 mm max
• Application : Courant continu et pulsé
• fréquence DC à 50 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Forte tenue aux surcharges
• Montage non invasif, Capteur non intrusif
• fixation en saillie (option support Rail DIN)
• Précision 1 %
• Sortie active 4-20mA (montage 3 / 4 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 3 kV
97.50 € HT
+ port et emballage
Description :
Capteur de courant à effet Hall est basé sur le principe de la boucle ouverte,
il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur,
désignant la direction de circulation du courant,
dans le cas contraire le courant de sortie décroit vers 0 mA)
Le capteur fonctionne pour un courant inverse jusqu’à 20% de l’échelle d'entrée
en faisant décroître le courant de sortie de 4 mA à 0 mA
(cette fonction peut être exploitée pour des applications ou le courant inverse reste faible,
exemple charge / décharge de batterie)
Sinon s'orienter vers des capteurs bidirectionnels
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
- L’inversion des polarités d’alimentation endommage de manière irréversible le capteur.
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être amélioré en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée Courant mesurable
0.1 Adc... 300 Adc (suivant modèle)
Puissance absorbée négligeable
Précision +/- 1 % du calibre @ 25°C
Linéarité +/- 0.2 %
Offset +/- 1 %
•Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 5 us @ 63%
Bande passante 0... 50 kHz @ -3 dB
•Alimentation Tension admissible 12Vdc à 32Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A

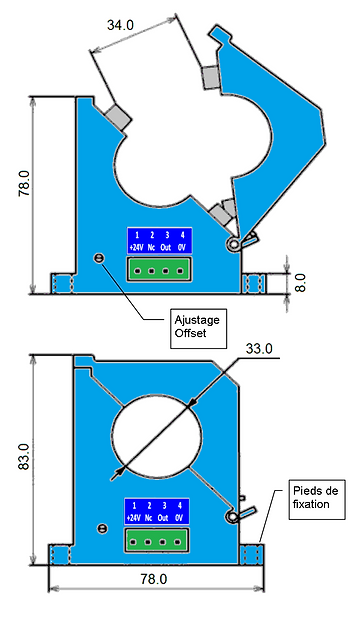

SHo3F35
courant unidirectionnel
Capteur de Courant continu ou pulsé
sortie 4-20 mA technique 3 fils
ouvrant diamètre 35 mm à effet Hall
pour courant d'entrée unidirectionnel
mesure 0... 50A... 1000A ; DC à 8 kHz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 35 mm max
• Application : Courant continu et pulsé
• fréquence DC à 8 kHz toute forme d’onde
• Tenue aux surcharges > 800%
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 3 kV
165.80 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre
les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur,
désignant la direction de circulation du courant,
dans le cas contraire le courant de sortie décroit vers 0 mA)
Le capteur fonctionne pour un courant inverse jusqu’à 20% de l’échelle d'entrée
en faisant décroître le courant de sortie de 4 mA à 0 mA
(cette fonction peut être exploitée pour des applications ou le courant inverse reste faible,
exemple charge / décharge de batterie)
Sinon s'orienter vers la version bidirectionnelle SHO3F35B
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.5 Adc . . .1000 Adc
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 100 us @ 63%
Bande passante 0... 8 kHz @ -3 dB
•Alimentation Tension admissible 12Vdc…..32Vdc Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHo3F35B
courant Bidirectionnel
capteur continu 4-20mA avec molette d'ouverture fermeture sans outils
capteur de courant ouvrant alimentation 24V et sortie 4-20mA
capteur continu 4-20mA avec molette d'ouverture fermeture sans outils
Capteur de Courant continu et alternatif
sortie 4-20 mA technique 3 fils
ouvrant diamètre 35 mm à effet Hall
pour courant d'entrée bidirectionnel
mesure +/-50Adc... +/-1000Adc
DC à 8 kHz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 35 mm max
• Application : Courant alternatif, continu et pulsé
• fréquence DC et AC jusqu'à 8 kHz
• Sortie signal instantané, image de la forme d'onde
• Tenue aux surcharges > 800%
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (0 Adc = sortie 12 mA)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 3 kV
168.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant,
il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans les deux sens de circulation,
ou alternatif pour suivre la forme du signal
(pour circuit consommateur ou générateur, la sortie analogique est à 12 mA
au repos sans courant d'entrée)
la flèche gravée sur le capteur donne le sens positif du courant (sortie analogique croissante)
un courant négatif fait décroître la sortie de 12 mA vers 4 mA,
et un courant positif fait croître la sortie de 12 mA vers 20mA pour le courant nominal du capteur.
La sortie du transducteur reflète la forme d'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable +/-0.5 Adc... +/-1000 Adc
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
Hystérésis +/- 0.2%
Surcharge admissible > 500% du calibre nominal
•Sortie
Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 100 us @ 63%
Bande passante 0... 8 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..32Vdc
Consommation 25 mA + i sortie (61 mA Max)
Protection contre les inversions de polarité
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 150 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHo3F40
courant unidirectionnel
Capteur de Courant continu ou pulsé
sortie 4-20 mA technique 3 fils
ouvrant diamètre 40 mm à effet Hall
pour courant d'entrée unidirectionnel
mesure 0... 50A... 2000A ; DC à 12 kHz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 40 mm max
• Application : Courant continu et pulsé
• fréquence DC à 12 kHz toute forme d’onde
• Tenue aux surcharges > 800%
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 3 kV
186.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée
entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur,
désignant la direction de circulation du courant,
dans le cas contraire le courant de sortie décroit vers 0 mA)
Le capteur fonctionne pour un courant inverse jusqu’à 20% de l’échelle d'entrée
en faisant décroître le courant de sortie de 4 mA à 0 mA
(cette fonction peut être exploitée pour des applications ou le courant inverse reste faible,
exemple charge / décharge de batterie)
Sinon s'orienter vers la version bidirectionnelle SHO3F40B
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Adc... 2000 Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 100 us @ 63%
Bande passante 0... 12 kHz @ -3 dB
•Alimentation Tension admissible 12Vdc…..32Vdc Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 300 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHo3F40B
courant bidirectionnel
Capteur de Courant continu et alternatif
sortie 4-20 mA technique 3 fils
ouvrant diamètre 40 mm à effet Hall
pour courant d'entrée bidirectionnel
mesure +/-50A... +/-2000A
DC+AC jusqu’à 12 kHz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Ouverture pour conducteur primaire 40 mm max
• Application : Courant alternatif, continu et pulsé
• fréquence DC et AC jusqu'à 12 kHz
• Tenue aux surcharges > 800%
• Sortie signal instantané, image de la forme d'onde
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (0 Adc = sortie 12 mA)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 3 kV
188.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant,
il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans les deux sens de circulation,
ou alternatif pour suivre la forme du signal
(pour circuit consommateur ou générateur,
la sortie analogique est à 12 mA au repos sans courant d'entrée)
la flèche gravée sur le capteur donne le sens positif du courant
(sortie analogique croissante)
un courant négatif fait décroître la sortie de 12 mA vers 4 mA,
et un courant positif fait croître la sortie de 12 mA vers 20mA pour le courant nominal du capteur.
La sortie du transducteur reflète la forme d'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable +/-1 Adc... +/-2000 Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
Hystérésis +/- 0.2%
Surcharge admissible > 500% du calibre nominal
•Sortie
Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.006 mA / °C
Temps de réponse < 20 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..26Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 300 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHo3F62
courant unidirectionnel
Capteur de Courant continu
sortie 4-20 mA technique 3 fils
ouvrant diamètre 62 mm à effet Hall
pour courant d'entrée unidirectionnel
mesure 0... 300A... 6000A ; DC à 5 kHz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 62 mm max
• Application : Courant continu et pulsé
• fréquence DC à 5 kHz toute forme d’onde
• Tenue aux surcharges > 300%
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 5 kV
316.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée
entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur,
désignant la direction de circulation du courant,
dans le cas contraire le courant de sortie décroit vers 0 mA)
Le capteur fonctionne pour un courant inverse jusqu’à 20% de l’échelle d'entrée
en faisant décroître le courant de sortie de 4 mA à 0 mA
(cette fonction peut être exploitée pour des applications ou le courant inverse reste faible,
exemple charge / décharge de batterie)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ajustable par potentiomètre
Mise en œuvre :
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 5 Adc... 6000 Adc
Tenue en surcharge 3 x I nominal
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 500 us @ 63%
Bande passante 0... 5 kHz @ -3 dB
•Alimentation Tension admissible 12Vdc…..26Vdc Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 500 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHo3F10436
courant unidirectionnel
Capteur de Courant continu ou pulsé
sortie 4-20mA active technique 3 - 4 fils
ouverture 104 x 36 mm
pour courant d'entrée unidirectionnel
mesure 0... 500A... 5000A ; DC à 5 kHz
Alimentation 12Vdc, 24Vdc
Fiche technique
• Ouverture pour barre primaire 100 mm maxi
• Application : Courant continu et pulsé
• fréquence DC à 5 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie ou sur la barre primaire
• Précision 1%
• Sortie 4-20mA (montage 3 fils ou 4 fils)
• Alimentation : 24Vdc nominal (12V.....32Vdc)
• Isolation 5 kV
428.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée
entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur,
désignant la direction de circulation du courant,
dans le cas contraire le courant de sortie décroit vers 0 mA)
Le capteur fonctionne pour un courant inverse jusqu’à 20% de l’échelle d'entrée
en faisant décroître le courant de sortie de 4 mA à 0 mA
(cette fonction peut être exploitée pour des applications ou le courant inverse reste faible)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ré-ajustable par potentiomètre
Mise en œuvre :
- Le centrage sur la barre primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée
Courant mesurable 5 Adc… 5000 Adc
(suivant modèle) de 0 à 120% du calibre
Tenue en surcharge 3 x I nominal
Puissance absorbée négligeable
Précision @ 25°C +/- 1 % du calibre
Linéarité +/- 0.3 %
Offset (magnétique et électrique) +/- 0.5 %
• Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 500 us @ 63%
Bande passante 0... 5 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc… 26Vdc Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 600 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHo3F14036
courant unidirectionnel
Capteur de Courant continu ou pulsé
sortie 4-20mA active technique 3 - 4 fils
ouverture 140 x 36 mm
pour courant d'entrée unidirectionnel
mesure 0... 1000A... 10000A ; DC à 3 kHz
Alimentation 12Vdc, 24Vdc
Fiche technique
• Ouverture pour barre primaire 140 mm maxi
• Application : Courant continu et pulsé
• fréquence DC à 3 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie ou sur la barre primaire
• Précision 1%
• Sortie 4-20mA (montage 3 fils ou 4 fils)
• Alimentation : 24Vdc nominal (12V.....32Vdc)
• Isolation 6 kV
592.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte
et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée
entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur,
désignant la direction de circulation du courant,
dans le cas contraire le courant de sortie décroit vers 0 mA)
Le capteur fonctionne pour un courant inverse jusqu’à 20% de l’échelle d'entrée
en faisant décroître le courant de sortie de 4 mA à 0 mA
(cette fonction peut être exploitée pour des applications ou le courant inverse reste faible)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie 4…20mA ré-ajustable par potentiomètre
Mise en œuvre :
- Le centrage sur la barre primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée
Courant mesurable 10 Adc… 12000 Adc
(suivant modèle) de 0 à 120% du calibre
Tenue en surcharge 3 x I nominal
Puissance absorbée négligeable
Précision @ 25°C +/- 1 % du calibre
Linéarité +/- 0.3 %
Offset (magnétique et électrique) +/- 0.5 %
• Sortie courant 4-20 mA
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.005 mA / °C
Temps de réponse < 1 ms @ 63%
Bande passante 0... 3 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc… 26Vdc Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 800 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
