Mesure de Courant et de Tension
Capteur de mesure de courant continu sortie 0-10V
SHo10V12
courant unidirectionnel
Capteur de Courant continu à effet Hall
60A 100A 160A 200A 400A
diamètre 12 mm ouvrant
Mesure de courant unidirectionnel
sortie 0-10Vdc
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 12 mm max
• Application : Courant continu et pulsé
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantanée, image de l’entrée

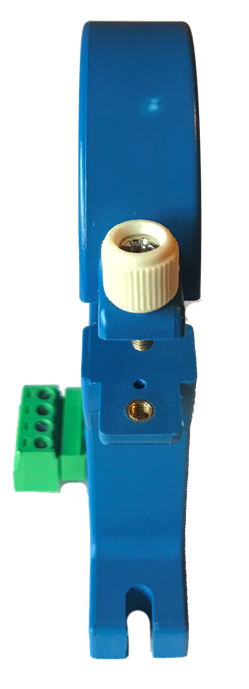

• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• Fixation : autoportant
• Précision 0.8%
• Sortie active 0-10V (montage 3 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 32Vdc)
• Isolation 3 kV
98.50 € HT
+ port et emballage
Description :
Capteur de courant à effet Hall en boucle ouverte conçu avec un noyau ouvrant,
il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)

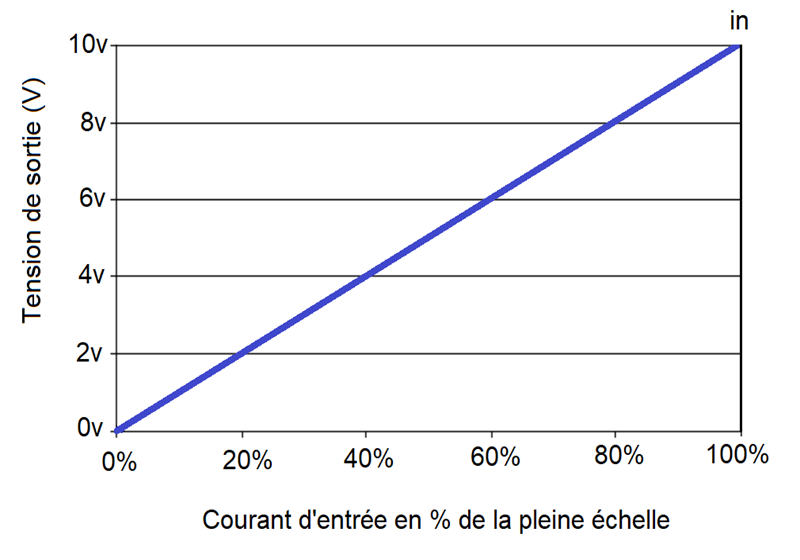

La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant (signal instantané)
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points au pas de 2.54 mm
- Sortie analogique ré-ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.5 Adc... 400 Adc
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 1 mV/ °C
Temps de réponse < 40 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..32Vdc
Consommation 25 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHiDC10V20
courant unidirectionnel
Capteur de Courant continu
Diamètre 20 mm
Calibre de 0.5Adc à 20Adc
sortie 0-10V, filtrage 150 ms
Alimentation 24Vdc
Fiche technique
• Diamètre du conducteur primaire 20 mm maxi
• Application : Courant continu faible amplitude
• Surcharge admissible 8 x I nominal
• Filtrage du signal de sortie (120 ms)
• Montage non invasif, Capteur non intrusif
• fixation en saillie (option supports Rail DIN)
• Précision 0.7%
• Sortie 0-10V (montage 3 fils / 4 fils)
• Alimentation : 24Vdc (12... 32 Vdc)
• Isolation 3 kV
268.50 € HT
+ port et emballage
Description :
Ce capteur de courant est basé sur le principe de modulation magnétique. Il peut être utilisé pour mesurer le courant continu de faible amplitude dans un seul sens de circulation.
Il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant. La sortie du transducteur reflète le signal moyen du conducteur porteur de courant.
Déverminage à haute température en production assurant une excellente stabilité à long terme.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points.
- Sortie analogique 0-10V ré-ajustable par potentiomètre: offset et gain,
image du courant d’entrée moyenné
- Trous de fixation pour montage horizontal ou vertical,
possibilité de montage sur rail DIN avec support optionnel
- protection contre les inversions de polarité d’alimentation
- Excellente performance CEM
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.005 Adc . . .20 Adc
Surcharge admissible 8 In durant 10 s
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10Kohms Ohms
Impédance de sorite < 100 ohms
Tension d’offset < 50mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.08/ °C
Temps de réponse < 150ms @ 63%
Bande passante 0...5 Hz @ -3dB
•Alimentation
Tension nominale 24Vdc
Tension admissible 11Vdc…..32Vdc
Consommation 50 mA + i sortie (86mA Max)
•Environnement :
Température d’utilisation -40 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fixation par vis M4
SHo10V21
courant unidirectionnel
capteur de courant non intrusif mesure AC et DC
option montage sur rail DIN
synoptique interne capteur de courant en sortie 0-10V
capteur de courant non intrusif mesure AC et DC
Capteur de Courant continu
sortie 0-10V technique 3 fils
ouvrant diamètre 21 mm à effet Hall
pour courant d'entrée unidirectionnel
Mesure de 0 à 25A. . .600A DC
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application : Courant continu et pulsé
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie par vis M4 (option Rail DIN)
• Précision 0.8%
• Sortie analogique 0-10Vdc
• Alimentation : 12V....28Vdc
• Isolation 3 kV
123.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.2 Adc... 600 Adc
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.08/ °C
Temps de réponse < 10 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..26Vdc
Consommation 25 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
Fixation par vis M4
SHo10V21B
courant bidirectionnel
option montage sur rail DIN
Capteur de Courant continu bidirectionnel
ouvrant diamètre 21 mm à effet Hall
Mesure de +/- 25A à +/- 600A DC
sortie 0-10V (5v = 0A entrée)
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application : Mesure de courant continu dans les deux sens
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie par vis M4 (option Rail DIN)
• Précision 0.8%
• Sortie analogique 0-10Vdc
• Alimentation : 12V....28Vdc
• Isolation 3 kV
129.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre le circuit primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans les deux sens de circulation
(pour circuit consommateur / générateur et le suivi des batteries et accumulateurs)
ou utilisé pour le courant alternatif afin de suivre la forme d'onde du signal.
La sortie analogique est à 5V au repos sans courant d'entrée : 0A
la flèche gravée sur le capteur donne le sens positif du courant (sortie analogique croissante)
un courant négatif fait décroître la sortie de 5V vers 0V,
et un courant positif fait croître la sortie de 5V vers 10v pour le courant nominal du capteur.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points à visser
- Sortie analogique ré-ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Applications :
Équipement photovoltaïque
Batteries : surveillance du courant de charge et de décharge
Transport : mesure de la puissance de traction ou des charges auxiliaires
Réchauffeurs : contrôlés à phase ou en train d'ondes
Courant moteur, détection de courts-circuits
Instrumentation industrielle
Spécifications :
•Entrée (suivant modèle)
Courant mesurable +/-0.2 Adc... +/-600 Adc
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.08/ °C
Temps de réponse < 10 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..28Vdc
Consommation 25 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
Fichier 3D STEP
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fixation par vis M4
SHo10V35
courant unidirectionnel
Capteur de Courant continu
sortie 0-10V technique 3 fils / 4 fils
ouvrant diamètre 35 mm à effet Hall
pour courant d'entrée unidirectionnel
Mesure de 0 à 50A... 1000A DC
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 35 mm max
• Application : Courant continu et pulsé
• fréquence DC à 8 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie par vis m4 (option Rail DIN)
• Précision 0.8%
• Sortie analogique 0-10Vdc
• Alimentation : 12V... 28Vdc
• Isolation 3 kV
189.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Raccordement direct aux entrées automates, Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Applications :
Équipement photovoltaïque
Surveillance Batteries
Transport : mesure de la puissance de traction ou des charges auxiliaires
Réchauffeurs : contrôlés à phase ou en train d'ondes
Courant moteur, détection de courts-circuits
Instrumentation industrielle
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Adc... 1000 Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite < 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.08% / °C
Temps de réponse < 100 us @ 63%
Bande passante 0... 8 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..28Vdc Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fixation par vis M4
SHo10V40
courant unidirectionnel
capteur 2000A continu
capteur de courant sur rail DIN
capteur 2000A continu
Capteur de Courant continu
sortie 0-10V technique 3 fils / 4 fils
ouvrant diamètre 40 mm à effet Hall
pour courant d'entrée unidirectionnel
Mesure de 0 à 50A. . .2000A DC
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 40 mm max
• Application : Courant continu et pulsé
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie analogique 0-10Vdc
• Alimentation : 12V.... 32Vdc
• Isolation 3 kV
197.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Adc... 2000 Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite < 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.08% / °C
Temps de réponse < 10 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..26Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fixation par vis M4
Fichier 3D STEP
SHo10V62
courant unidirectionnel
Capteur de Courant continu
sortie 0-10V technique 3 fils / 4 fils
ouvrant diamètre 62 mm à effet Hall
Mesure de courant unidirectionnel
0 à 300A... 6000A DC
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 62 mm max
• Application : Courant continu et pulsé
• fréquence DC à 5 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option support Rail DIN)
• Précision 0.8%
• Sortie analogique 0-10Vdc
• Alimentation : 12V.... 32Vdc
• Isolation 5 kV
316.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie analogique ré-ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
•Spécifications :
Entrée (suivant modèle)
Courant mesurable 5 Adc... 6000 Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite < 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.08% / °C
Temps de réponse < 10 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..32Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25… 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 500 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
Fixation par vis M4
SHo10V10436
courant unidirectionnel
synoptique interne capteur de courant en sortie 0-10V
Capteur de Courant continu
Sortie 0-10V, ouverture 104 x 36 mm Mesure d'intensité unidirectionnelle
0... 500A... 5000A DC
Fréquence : DC à 20 kHz
Alimentation 24Vdc
Fiche technique
• Ouverture pour barre primaire 100 mm maxi
• Application : Courant continu et pulsé
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 1%
• Sortie active 0-10V (montage 3 fils ou 4 fils)
• Alimentation : 24Vdc nominal (12V... 28Vdc)
• Isolation 5 kV
425.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, bornier IP20
- Raccordement sur bornier à visser 4 points
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 5 Adc... 5000 Adc
Puissance absorbée négligeable
Précision +/- 1 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite < 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 10 mV / °C
Temps de réponse < 10 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..26Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 600 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fixation par vis M4
SHo10V14036
courant unidirectionnel
synoptique interne capteur de courant en sortie 0-10V
Capteur de Courant continu
Sortie 0-10V, ouverture 140 x 36 mm Mesure d'intensité unidirectionnelle
0... 1000A... 10000A DC
Fréquence DC à 3 kHz
Alimentation 24Vdc
Fiche technique
• Ouverture pour barre primaire 140 mm maxi
• Application : Courant continu et pulsé
• fréquence DC à 3 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• Fixation en saillie ou sur la barre primaire
• Précision 1%
• Sortie active 0-10V (montage 3 fils ou 4 fils)
• Alimentation : 24Vdc nominal (12V...32Vdc)
• Isolation 6 kV
587.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable à visser 4 points
- Sortie analogique ré-ajustable par potentiomètres
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Le centrage de la barre primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
Spécifications :
•Entrée
Courant mesurable 10 Adc... 12000 Adc
(suivant modèle) de 0 à 120% du calibre.
Puissance absorbée négligeable
Précision @ 25°C +/- 1 % du calibre
Linéarité +/- 0.3 %
Offset (magnétique et électrique) +/- 0.4 %
•Sortie
Sortie tension 0-10Vdc
tension Maxi 12Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite < 150 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : < 0.08 % / °C
Temps de réponse < 1 ms @ 90%
Bande passante 0... 3 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc… 32Vdc
Consommation < 50 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 800 g
Rigidité diélectrique 6000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
Fixation par vis M4
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
