Mesure de Courant et de Tension
Capteurs de courant de fuite, différentiel, homopolaire
SHiAC-Leak-3F20
Courant AC
Capteur de courant de fuite alternatif
Capteur Homopolaire de courant résiduel
Mesure 0...10mA jusqu’à 0...1A
Fréquence 20 Hz à 400 Hz
Sortie 4-20 mA, diamètre 20 mm
Fiche technique
• Diamètre du conducteur primaire 20 mm max
• Application :
- Mesure Courant de fuite en alternatif
- Contrôle d’isolation
- Mesure différentielle entre plusieurs câbles.
• Sortie signal image de l’entrée, réponse 100 ms
• Montage non invasif, Capteur non intrusif
• fixation en saillie (option montage sur Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 fils)
• Alimentation : 24Vdc nominal (12V... 32Vdc)
• Isolation 3 kV
152.50 € HT
+ port et emballage
Description :
Ce capteur de courant est basé sur le principe de modulation magnétique.
Il peut être utilisé pour mesurer le courant alternatif de faible amplitude et les courants de fuites.
Il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il supporte des surcharges (surintensité) importantes.
Déverminage à haute température en production assurant une excellente stabilité à long terme.
Réalisation :
- Capteur encapsulé en résine époxy UL94-V0, montage en saillie ou sur rail DIN en option
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- trous de fixation pour montage horizontal ou vertical
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1mAac. . .1 Aac
Mesure maxi 120% du calibre
Tenue en surcharge 4000 % du calibre
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.4 %
Offset +/- 0.6 %
•Sortie
Sortie courant 4-20 mA (23 mA maxi)
Charge 0... 300 ohms
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 250 ppm / °C
Temps de réponse < 100 ms @ 63%
Bande passante 20... 400 Hz
•Alimentation
Tension admissible 12Vdc…..32Vdc
Consommation 25 mA + i sortie (50 mA Max)
•Environnement :
Température d’utilisation -40 … 85 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Applications :
- surveillance courant de terre, mesure du courant de fuite en alternatif
- surveillance courant différentiel, vérification de l'absence de courant de fuite sur un circuit d'alimentation
- Mesure surveillance haute tension, mesure d'une haute tension alternative par le courant absorbé d'une résistance.
SHiAC-Leak-10V21
Courant AC
Capteur de courant de fuite alternatif
Capteur Homopolaire de courant résiduel
Mesure 0...10mA jusqu’à 0...10Aac
Fréquence de 20 Hz à 400 Hz
Sortie 0-10V, diamètre 21 mm
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application :
- Mesure Courant de fuite en alternatif
- Contrôle d’isolation
- Mesure différentielle entre plusieurs câbles.
• Sortie signal efficace, temps de réponse 100ms
• Montage non invasif, Capteur non intrusif
• fixation en saillie (option montage sur Rail DIN)
• Précision 0.8%
• Sortie 0-10v (montage 3 fils)
• Alimentation : 24Vdc nominal (12V... 28Vdc)
• Isolation 3 kV
208.50 € HT
+ port et emballage
Description :
Ce capteur de courant est basé sur le principe de modulation magnétique.
Il peut être utilisé pour mesurer le courant alternatif de faible amplitude et les courants de fuites.
Il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il supporte des surcharges (surintensité) importantes.
Déverminage à haute température en production assurant une excellente stabilité à long terme.
Réalisation :
- Capteur encapsulé en résine époxy UL94-V0, montage en saillie ou sur rail DIN en option
- Indice de protection IP40, connecteur IP20
- Raccordement sur bornier à visser 4 points
- Sortie analogique ré-ajustable par potentiomètre ( offset et gain)
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
Spécifications :

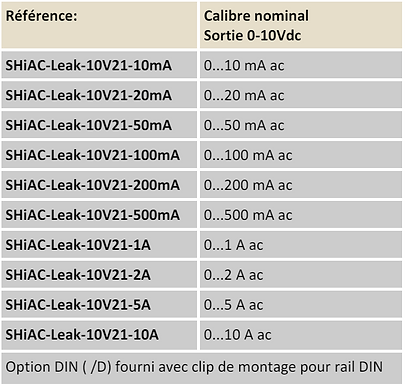

•Entrée (suivant modèle)
Courant mesurable 0.1mAac. . .10Aac
Mesure maxi 120% du calibre
Tenue en surcharge 4000 % du calibre
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.4 %
Offset +/- 0.6 %
•Sortie
tension 0-10Vdc
tension maxi (non garantie) 12Vdc
Charge admissible > 10Kohms
Impédance de sorite 100 ohms
Tension d’offset < 50mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.08 % / °C
Temps de réponse < 120 ms @ 63%
•Alimentation
Tension admissible 12Vdc…..28Vdc
Consommation 25 mA + i sortie (50 mA Max)
•Environnement :
Température d’utilisation -40 … 85 °C
Température de stockage -40… 85 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Applications :
- surveillance courant de terre, mesure du courant de fuite en alternatif
- surveillance courant différentiel, vérification de l'absence de courant de fuite sur un circuit d'alimentation
- Mesure surveillance haute tension, mesure d'une haute tension alternative par le courant absorbé d'une résistance.
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
