Mesure de Courant et de Tension
Capteurs de courant DC, sortie 0-5V
SHo5V12
courant unidirectionnel
Capteur de mesure pour Courant continu
diamètre 12 mm à effet Hall
Mesure de 0 à 30A. . .300A DC
courant unidirectionnel
sortie 0-5Vdc
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 12 mm max
• Application : Courant continu et pulsé
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantanée, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• Fixation : autoportant
• Précision 0.8%
• Sortie active 0-5V (montage 3 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 32Vdc)
• Isolation 3 kV
98.50 € HT
+ port et emballage
Description :
Capteur de courant à effet Hall en boucle ouverte conçu avec un noyau ouvrant,
il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant (signal instantané)
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points au pas de 2.54 mm
- Sortie analogique ré-ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.3 Adc... 300 Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-5Vdc
tension Maxi 8Vdc (non garantie)
Charge > 10 kohms Ohms
Impédance de sorite 100 ohms
Tension d’offset < 25 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 1 mV/ °C
Temps de réponse < 40 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..32Vdc
Consommation 25 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHo5V21
courant unidirectionnel
capteur de courant effet hall non intrusif ouvrant
Capteur de Courant continu
sortie 0-5V technique 3 fils
ouvrant diamètre 21 mm à effet Hall
pour courant d'entrée unidirectionnel
Mesure de 0 à 15A. . .300A DC
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application : Courant continu et pulsé
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par vis
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie analogique 0-5Vdc (10V max à 2 in)
• Alimentation : 12V....26Vdc
• Isolation 3 kV
123.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie analogique ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.2 Adc... 300 Adc
sortie linéaire jusqu'à 2 in
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-5Vdc (10V à 2 in)
tension Maxi 12Vdc (@ 2.4 x I nominal)
Charge > 10 kohms Ohms
Impédance de sorite 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.08/ °C
Temps de réponse < 10 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..26Vdc
Consommation 25 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A

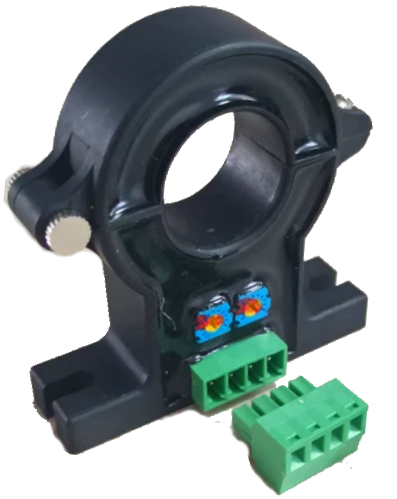

SHo5V40
courant unidirectionnel
Capteur de Courant continu
Sortie 0-5V
Diamètre 40 mm
Mesure unidirectionnelle
0... 50A... 2000A; DC à 20 kHz
Fiche technique
• Diamètre du conducteur primaire 40 mm max
• Application : Courant continu et pulsé
• fréquence DC à 20 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie analogique 0-5Vdc (10V max à 2 in)
• Alimentation : 24Vdc (12V... 28Vdc)
• Isolation 5 kV
187.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans un seul sens de circulation.
(il est nécessaire de respecter le sens de la flèche sur le capteur, désignant la direction de circulation du courant, sinon la sortie analogique reste bloquée à 0 volt)
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
Réalisation :
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points à vis
- Sortie analogique ré-ajustable par potentiomètre
Principaux avantages :
Excellente précision, Très bonne linéarité, Léger, faible consommation, conception à fenêtre ouvrante, montage facile, Isolation électrique, Aucune perte d'insertion, Forte capacité de surcharge
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Fichier 3D STEP
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Adc... 2000 Adc
sortie linéaire jusqu'à 2 in
Puissance absorbée négligeable
Précision +/- 0.7 % du calibre @ 25°C
Linéarité +/- 0.3 %
Offset +/- 0.6 %
•Sortie
Sortie tension 0-5Vdc (10V à 2 in)
tension Maxi 12Vdc (@ 2.4 x I nominal)
Charge > 10 kohms Ohms
Impédance de sorite 100 ohms
Tension d’offset < 50 mV
Influence de l'alimentation < 0.003 % / V
Stabilité thermique : +/- 0.08/ °C
Temps de réponse < 20 us @ 63%
Bande passante 0... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc…..28Vdc
Consommation 25 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 300 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 400 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
