Mesure de Courant et de Tension
Capteurs de courant alternatif efficace, sortie 4-20mA
SHiAC2F20
Transducteur de courant
capteur de courant alternatif technique 2 fils 4-20mA alimenté par la boucle
kit de montage du capteur sur rail DIN

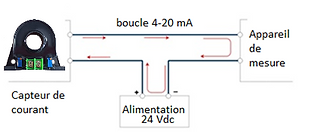

schéma interne alimentation par la boucle 4-20mA
capteur de courant alternatif technique 2 fils 4-20mA alimenté par la boucle
Capteur de Courant Alternatif
Diamètre 20 mm
Mesure RMS 0 à 10A... 100A AC
Fréquence 20 Hz... 20 kHz
Sortie 4-20 mA en technique 2 fils
Alimentation par la boucle de courant
24Vdc nominal, 12Vdc... 32Vdc
Fiche technique
• Diamètre de passage 20 mm
• Non intrusif
• Capteur à effet Hall en boucle fermé
• Mesure de courant RMS alternatif large bande
• fréquence de 20 Hz à 20 kHz @ -3 dB
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie 4-20mA (technique 2 fils)
• Alimentation 24Vdc par la boucle de courant
• Isolation 5 kV
86.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en résine époxy, boitier UL94-V0
- Indice de protection IP40, connecteur IP00
- Raccordement sur bornier à visser 2 points
- Le capteur s'alimente directement avec une tension continue 24Vdc nominale
et fourni un courant 4-20mA proportionnel à la valeur efficace du courant au primaire.
- Remplace avantageusement les transformateurs de courant en offrant
une meilleure réponse en fréquence et un plus faible encombrement.
- Le capteur est insensible aux courants adjacents (AC ou DC)
- Deux potentiomètres permettent le ré-ajustage de la sortie
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire
afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
Applications :
Variateurs de vitesse Moteurs, réseaux alternatifs 50 Hz, 60 Hz ou 400 Hz
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble
(se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.1 Aac... 100 Aac efficace
Puissance absorbée négligeable
Plage de mesure 0-120% du calibre
Facteur de crête maxi 3
Surcharge maximale 1000% (60 secondes)
Bande passante 20 Hz... 20 kHz @ -3 dB
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.5 %
Offset magnétique +/- 0.5 %
•Sortie
Alimenté par la boucle 4... 20 mA technique 2 fils
(Le signal de sortie reflète la valeur RMS du courant primaire)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.005 mA / °C
Temps de réponse < 300 ms @ 63%
•Alimentation par la boucle de courant en technique 2 fils 24Vdc typique,
plage admissible 12...32Vdc
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40... 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 500 000 Hrs @ 25°C
durée de vie utile > 150 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Capteur SHiAC2F20
avec option Rail DIN
SHiAC2F35
Transducteur de courant
capteur de courant alternatif technique 2 fils 4-20mA alimenté par la boucle
kit de montage du capteur sur rail DIN
sortie 4-20mA 2 fils
capteur de courant alternatif technique 2 fils 4-20mA alimenté par la boucle
Capteur de Courant Alternatif
Diamètre 35 mm
Mesure RMS 0 à 100A... 500A AC
Fréquence 20 Hz... 20 kHz
Sortie 4-20 mA en technique 2 fils
Alimentation par la boucle de courant
24Vdc nominal, 12Vdc... 32Vdc
Fiche technique
• Diamètre de passage 35 mm
• Non intrusif
• Capteur à effet Hall en boucle fermé
• Mesure de courant RMS alternatif large bande
• fréquence de 20 Hz à 20 kHz @ -3 dB
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie 4-20mA (technique 2 fils)
• Alimentation 24Vdc par la boucle de courant
• Isolation 5 kV
98.50 € HT
+ port et emballage
Description :
- Capteur encapsulé en résine époxy, boitier UL94-V0
- Indice de protection IP40, connecteur IP00
- Raccordement sur bornier à visser 2 points
- Le capteur s'alimente directement avec une tension continue 24Vdc nominale
et fourni un courant 4-20mA proportionnel à la valeur efficace du courant au primaire.
- Remplace avantageusement les transformateurs de courant en offrant
une meilleure réponse en fréquence et un plus faible encombrement.
- Le capteur est insensible aux courants adjacents (AC ou DC)
- Deux potentiomètres permettent le ré ajustage de la sortie
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
Applications :
Variateurs de vitesse Moteurs, alternateurs ou réseaux alternatifs 50 Hz, 60 Hz ou 400 Hz
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Aac ...500 Aac efficace
Puissance absorbée négligeable
Plage de mesure 0-120% du calibre
Facteur de crête maxi 3
Surcharge maximale 1000% (60 secondes)
Bande passante 20 Hz... 20 kHz @ -3 dB
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.5 %
Offset magnétique +/- 0.5 %
•Sortie
Alimenté par la boucle 4... 20 mA technique 2 fils
(Le signal de sortie reflète la valeur RMS du courant primaire)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.005 mA / °C
Temps de réponse < 300 ms @ 63%
•Alimentation par la boucle de courant en technique 2 fils, 24Vdc typique
Plage admissible 12...32Vdc
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40... 100 °C
Hygrométrie (non condensé) 95 %
Poids 300 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 500 000 Hrs @ 25°C
durée de vie utile > 150 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHoAC3F21 (LF)
Transducteur de courant
capteur de courant basse fréquence
Capteur de Courant Alternatif efficace
sortie 4-20 mA technique 3 ou 4 fils
ouvrant diamètre 21 mm à effet Hall
Mesure de 0 à 25A. . .600A AC
Fréquence standard : 20 Hz... 20 kHz
Version LF : 5 Hz... 400 Hz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 21 mm max
• Application : Courant alternatif large bande
• fréquence de 20 Hz à 20 kHz @ -3 dB
• Option LF : fréquence de 5 Hz à 400 Hz @ -3 dB
• Sortie efficace pour sinus (moyenne redressée)
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 ou 4 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 5 kV
108.50 € HT
+ port et emballage
Version LF
126.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte à noyau ouvrant,
il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
- La sortie 4…20mA du transducteur reflète l'image de la valeur efficace pour un signal Sinusoïdal
- Remplace avantageusement les transformateurs de courant en offrant une meilleure réponse en fréquence.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
Applications : Moteurs, alternateurs ou réseaux alternatifs 50 Hz, 60 Hz ou 400 Hz
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.25 Aac... 600 Aac efficace
Bande passante 20 Hz... 20 kHz @ -3 dB
Bande passante (LF) 5 Hz... 400 Hz @ -3 dB
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.5 %
Offset magnétique +/- 0.6 %
•Sortie
Sortie courant 4-20 mA
(Le signal de sortie reflète la valeur moyenne
redressée du courant primaire)
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.005 mA / °C
Temps de réponse < 100 ms @ 63%
Temps de réponse (LF) < 350 ms @ 63%
•Alimentation
Tension admissible 12Vdc...26Vdc
Consommation 25 mA + i sortie (61 mA Max)
Fichier 3D STEP
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40... 100 °C
Hygrométrie (non condensé) 95 %
Poids 100 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 500 000 Hrs @ 25°C
durée de vie utile > 150 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHoAC3F40
Transducteur de courant
Sortie 4-20mA en montage 3 fils
Capteur de Courant Alternatif efficace
sortie 4-20 mA technique 3 ou 4 fils

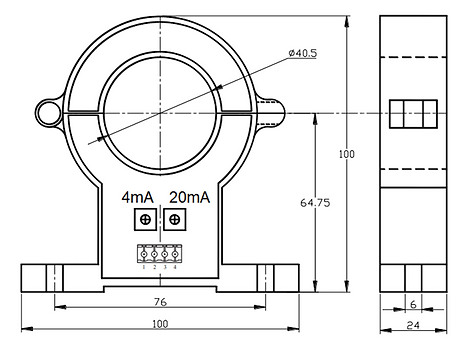

ouvrant diamètre 40 mm à effet Hall
Mesure de 0 à 50A. . .2000A AC
pour courant de 20 Hz... 20 kHz
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 40 mm max
• Application : Courant alternatif large bande
• fréquence de 20 Hz à 20 kHz @ -3 dB
• Sortie efficace pour sinus (moyenne redressée)
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 ou 4 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 5 kV
198.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte à noyau ouvrant,
il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
- La sortie 4…20mA du transducteur reflète la valeur efficace pour un signal Sinusoïdal
- Remplace avantageusement les transformateurs de courant en offrant une meilleure réponse en fréquence.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points
- Sortie ajustable par potentiomètre
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le centrage du conducteur primaire améliore la précision.
Applications : Moteurs, alternateurs ou réseaux alternatifs 50 Hz, 60 Hz ou 400 Hz
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 1 Aac... 2000 Aac efficace
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.5 %
Offset magnétique +/- 0.6 %
•Sortie
Sortie courant 4-20 mA
(Le signal de sortie reflète la valeur moyenne
redressée du courant primaire)
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.005 mA / °C
Temps de réponse < 100 ms @ 63%
Bande passante 20 Hz... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc...26Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40... 100 °C
Hygrométrie (non condensé) 95 %
Poids 300 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 500 000 Hrs @ 25°C
durée de vie utile > 150 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
SHoAC3F62
Transducteur de courant
Capteur de Courant Alternatif efficace
ouvrant diamètre 62 mm à effet Hall
Mesure de 0 à 300A. . . 4000A AC
Fréquence 20 Hz... 20 kHz
sortie 4-20 mA technique 3 ou 4 fils
Alimentation 12Vdc, 15Vdc, 24Vdc
Fiche technique
• Diamètre du conducteur primaire 62 mm max
• Application : Courant alternatif large bande
• fréquence de 20 Hz à 20 kHz @ -3 dB
• Sortie efficace pour sinus (moyenne redressée)
• Fermeture et ouverture rapide sécurisée par vis
• Installation sur circuit existant sans démontage
• fixation en saillie (option Rail DIN)
• Précision 0.8%
• Sortie active 4-20mA (montage 3 ou 4 fils)
• Alimentation : 24Vdc nominal (12V... 15V... 24Vdc)
• Isolation 5 kV
316.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte à noyau ouvrant,
il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
- La sortie 4…20mA du transducteur reflète la valeur efficace pour un signal Sinusoïdal
- Remplace avantageusement les transformateurs de courant en offrant une meilleure réponse en fréquence,
tout en réduisant significativement l'encombrement.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP40, connecteur IP20
- Raccordement sur connecteur débrochable 4 points à visser
- Sortie ajustable par potentiomètre
Mise en œuvre :
- Le centrage du conducteur primaire améliore la précision.
Applications : Moteurs, alternateurs ou réseaux alternatifs 50 Hz, 60 Hz ou 400 Hz
Si un câble isolé est utilisé sur le circuit primaire, la catégorie de tension peut être améliorée en fonction de la catégorie d'isolation du câble (se référer aux indications du fabricant du câble)
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 3 Aac... 4000 Aac efficace
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre @ 25°C
Linéarité +/- 0.5 %
Offset magnétique +/- 0.6 %
•Sortie
Sortie courant 4-20 mA
(Le signal de sortie reflète la valeur moyenne
redressée du courant primaire)
Courant Maxi 36 mA @ 2 in (non garantie)
Charge 0... 600 ohms @ 24 Vdc
Influence de la charge < 0.005 % / 100 ohms
Influence de l'alimentation < 0.003 % / V
Stabilité thermique +/- 0.005 mA / °C
Temps de réponse < 100 ms @ 63%
Bande passante 20 Hz... 20 kHz @ -3 dB
•Alimentation
Tension admissible 12Vdc...32Vdc
Consommation 25 mA + i sortie (61 mA Max)
•Environnement :
Température d’utilisation -25... 85 °C
Température de stockage -40... 100 °C
Hygrométrie (non condensé) 95 %
Poids 500 g
Rigidité diélectrique 5000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 500 000 Hrs @ 25°C
durée de vie utile > 150 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 30 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension :
CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Fichier 3D STEP
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
