Mesure de Courant et de Tension
Capteurs de courant continu alimentation 12V
SHo12V8
Capteur de Courant continu et alternatif
Ouvrant diamètre 8 mm à effet Hall
Alternatif 0... 10A... 50A AC
Continu 0... 10A... 100A DC
Continu +/-10A... +/-100A DC
Fiche technique
• Diamètre du conducteur primaire 8 mm maxi
• Application : Courant continu et alternatif
• fréquence DC à 2.5 kHz toute forme d’onde
• Sortie signal instantané, image de l’entrée
• Fermeture et ouverture rapide par clip élastique
• Installation sur circuit existant sans démontage
• Raccordement par connecteur 4 points a ressort
• Autoportant avec collier de fixation
• Précision 0.8%
• Sortie : 2.5V amplitude +/-1V typique +/- 2V maxi
• Alimentation : 12V
• Isolation 3 kV
86.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans les deux sens de circulation.
(consommateur ou générateur, la sortie analogique est à 2.5V au repos sans courant d'entrée)
la flèche gravée sur le capteur donne le sens positif du courant (sortie analogique croissante)
un courant négatif fait décroître la sortie de 2.5 vers 1.5V, et un courant positif fait croître la sortie de 2.5V vers 3.5V pour le courant nominal du capteur.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP65, connecteur IP20
- Raccordement sur bornier 4 points à ressort type push-in, section de 0.14 mm² à 0.5 mm²

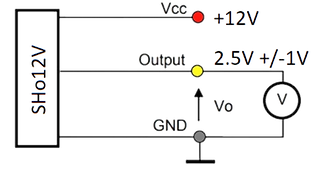

- Alimentation mono tension sortie au repos à 2.5V
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
(deux tours doublent la sensibilité)
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
Fichier 3D STEP
Spécifications :
•Entrée
Courant mesurable (suivant modèle)
0.1 Arms. . .50 Arms, +/- 0.1Adc... +/- 100Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset +/- 0.3 %
•Sortie
Tension +/- 1 V pour I nominal
+/-2 V crête pour Imax.
Mode commun 2.5V (offset)
Bande passante DC… 2.5 kHz (-3 dB)
Temps de réponse < 0.5 ms
Précision +/- 15 mV
Stabilité thermique +/- 0.25 mV / °C
résistance de charge > 10 kohms
•Alimentation
continu 12 Vdc +/-5% < 10 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40…100 °C
Hygrométrie (non condensé) 95 %
Poids 50 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
SHo12V20
Capteur de Courant continu et alternatif
Ouvrant diamètre 20 mm à effet Hall
Alternatif 0...25Aac...250Aac
Continu 0...25Adc...500Adc
Continu +/-25Adc...+/-500Adc
Fiche technique
• Diamètre du conducteur primaire 8 mm maxi
• Application : Courant continu et alternatif
• fréquence DC et AC jusqu’à 20 kHz
• Sortie signal instantané, image de l’onde d’entrée
• Fermeture et ouverture rapide
• Installation sur circuit existant sans démontage
• Fermeture sécurisée par clip élastique
• Autoportant avec collier de fixation type rilsan
• Précision 0.8%
• Sortie : 2.5V amplitude +/-1V typique +/- 2V maxi
• Alimentation : 12V
• Isolation 3 kV
87.50 € HT
+ port et emballage
Description :
Ce capteur de courant à effet Hall est basé sur le principe de la boucle ouverte et conçu avec un noyau ouvrant, il assure une isolation galvanique élevée entre les circuits primaire et secondaire.
Il peut être utilisé pour mesurer le courant continu dans les deux sens de circulation.
(consommateur ou générateur, la sortie analogique est à 2.5V au repos sans courant d'entrée)
la flèche gravée sur le capteur donne le sens positif du courant (sortie analogique croissante)
un courant négatif fait décroître la sortie de 2.5 vers 1.5V, et un courant positif fait croître la sortie de 2.5V vers 3.5V pour le courant nominal du capteur.
La sortie du transducteur reflète l'onde réelle du conducteur porteur de courant.
- Capteur étanche encapsulé en résine époxy UL94-V0
- Indice de protection IP65, connecteur IP20
- Raccordement par connecteur 4 points à ressort
- Alimentation mono tension sortie au repos à 2.5V
Mise en œuvre :
- Possibilité d'effectuer plusieurs tours avec le conducteur primaire afin d’adapter le calibre.
- Le bon choix du diamètre de passage et le centrage du conducteur primaire améliore la précision.
- Le signal de sortie est en phase avec le sens de la flèche gravé sur le capteur.
- Ré-ajustage du signal de sortie possible par potentiomètre
- Fixation du capteur sur le conducteur primaire à l’aide d’un collier rilsan en fin d’installation.
Spécifications :
•Entrée (suivant modèle)
Courant mesurable 0.25 Arms... 250 Arms
+/- 0.25Adc... +/- 500Adc
Puissance absorbée négligeable
Précision +/- 0.8 % du calibre
Linéarité +/- 0.3 %
Offset magnétique +/- 0.3 %
•Sortie
Tension 2.5V +/- 1 V pour I nominal
2.5V +/-2 V crête pour Imax.
Mode commun 2.5V (offset)
Bande passante DC... 20 kHz (-3 dB)
Temps de réponse < 10 us
Précision +/- 15 mV
Stabilité thermique +/- 0.25 mV / °C
résistance de charge > 10 kohms
•Alimentation
continu 12 Vdc +/-5% < 25 mA
•Environnement :
Température d’utilisation -25 … 85 °C
Température de stockage -40… 100 °C
Hygrométrie (non condensé) 95 %
Poids 50 g
Rigidité diélectrique 3000 Vac
Résistance d’isolement > 1000 Mohms à 500V
MTBF (IEC TR 62380) > 700 000 Hrs @ 25°C
durée de vie utile > 200 000 Hrs @ 25°C
Compliance REACH et ROHS
Chocs CEI 60068-2-27 5 G/ 11 ms
Secousses CEI 60068-2-29 20 G / 6 ms
Vibrations CEI 60068-2-6 2 G / 10... 150 Hz
Tension assignée 300 V selon IEC 61010-1
- Isolation renforcée
- Catégorie de surtension : CAT II et CAT III
- Degré de pollution : 2
•CEM
Compatibilité électromagnétique 2014/30/UE
Directive basse tension 2014/35/UE
Immunité environnement industriel EN 61000-6-2
EN 61000-4-2 ESD
EN 61000-4-3 RF
EN 61000-4-4 EFT
EN 61000-4-5 CWG
EN 61000-4-6 RF
EN 61000-4-8 AC MF
EN 61000-4-9 pulse MF
EN 61000-4-11 AC dips
EN 61000-4-12 ring wave
EN 61000-4-29 DC dips
émission environnement industriel EN 61000-6-4 EN 55011 group 1 class A
Vous ne trouvez pas le capteur que vous cherchez,
nous avons d'autres solutions hors catalogue, écrivez-nous.
